HDI是High Density Interconnector的英文簡寫, 高密度互連(HDI)制造是印制電路板行業中發展最快的一個領域。從1985年惠普推出的第一臺32位計算機，到如今采用36個順序?qū)訅憾鄬佑≈瓢搴投询B式微型過孔的大客戶服務器，HDI/微型過孔技術無疑是未來的PCB架構。器件間距更小、I/O管腳和嵌入式無源器件更多的大型ASIC和FPGA具有越來越短的上升時間和更高頻率，它們都要求更小的PCB特征尺寸，這推動了對HDI/微型過孔的強烈需求。

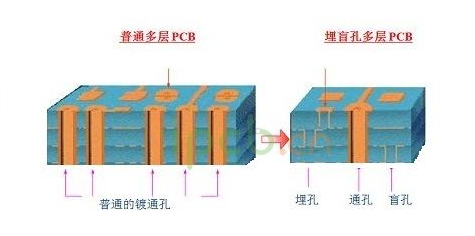

埋孔也稱為BURIED HOLE（外層不可看見),即為內層間的通孔，上下兩面都在板子的內部,層經過壓合后是無法看到.所以不必占用外層之面積

盲孔也稱為BLIND HOLE,與通孔相對而言，通孔是指各層均鉆通的孔，盲孔則是非鉆通孔
