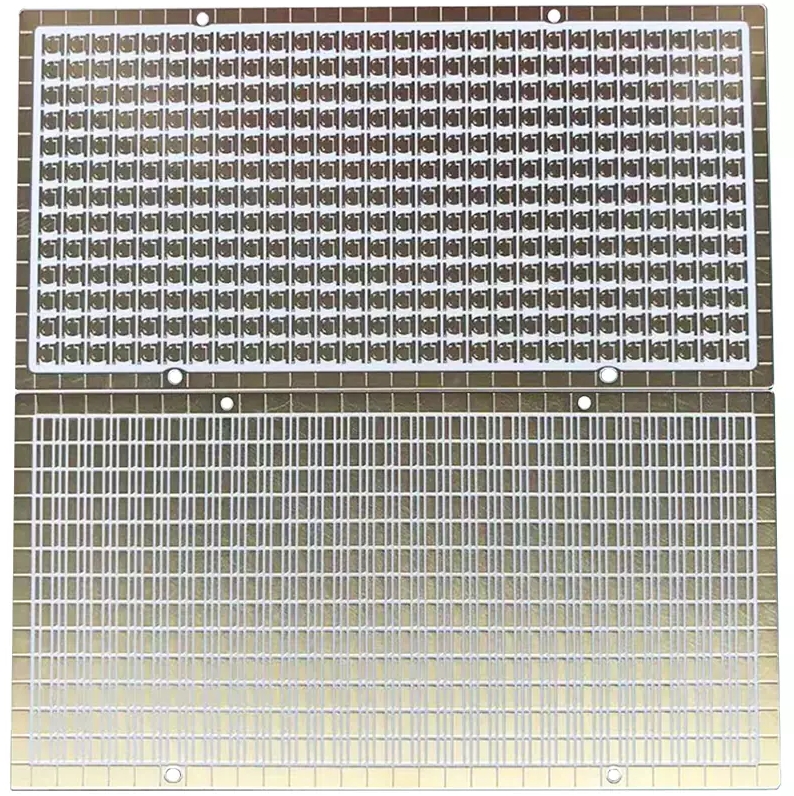

DPC陶瓷PCB
基材類型:氧化鋁陶瓷
基材厚度:0.5mm
導電層:銅、鎳、金
金屬層厚度:35um
表面處理:沉金金屬:1層
導電孔:0.3mm導電孔
線寬:0.1mm
生產工藝:DPC
陶瓷應用:LED燈
什么是DPC陶瓷PCB?

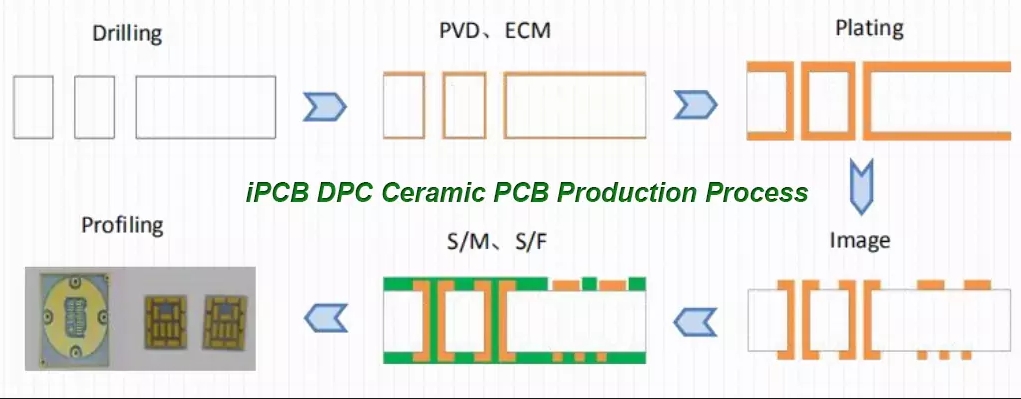

DPC陶瓷基于薄膜電路技術,通過磁控濺射實現陶瓷表面金屬化,并通過電鍍實現大于10微米的銅層厚度。PCB電路板采用DPC(直接鍍銅)方法制造,
、磁控濺射等表面沉積工藝對電路基板進行表面金屬化。首先在真空條件下濺射鈦,然后添加銅顆粒,最后電鍍?cè)龊?。然后,使用普通PCB工藝完成電路制造,最后通過電鍍化學鍍沉
DPC主要采用蒸發、
積增加電路的厚度
DPC陶瓷PCB的制造方法包括真空鍍膜、濕法鍍膜、曝光顯影、蝕刻等工藝步驟,因此DPC PCB的價格相對較高。 DPC工藝適用于大多數陶瓷電路板。
DPC陶睿PCB需要激光切制來制造其形狀,而傳統的PCB鉆銑床、沖床無法對其進行精確加工,因此鍵合力和線亮也更加精確。金屬結最性能好,平整度好,不易出現電路脫落,電路定位更準確
,線距更小可靠性穩定,
DPC陶瓷PCB是電子設備中產品底層支撐結構的主要部件。DPC陶瓷PCB只是眾多不同類型陶瓷電路板中的一種,可用于適應各種工作條件

DPC陶瓷PCB的優點
1.高熱膨脹效應
DPC陶瓷PCE因其較高的熱膨脹系數而廣泛應用于電子行業。這是因?yàn)樘沾呻娐钒蹇梢猿惺芨邷?,即使與金屬相互作用時,陶瓷基板的導熱率也與硅相當。眾所周知,它們可以作為優秀的隔離裝
置,并在相當長的一段時間內表現出色。DPC陶瓷PCB即使在極高的溫度下也能保持優異的導熱性,為各個領域的各種新應用鋪平了道路。
2、多功能性
DPC陶睿PCB因其優越的熱域脹特性,其應用范用比其他PCB更為全面,這種薄建鍍銅電路板可用于各種應用、陶瓷電路板是高溫環境下的唯一選徑,例在一些家用電器中,這對于保證電路板在
一段時間內的持續可靠性是必要的。
3、散熱性能好
在散熱方面,在DPC陶瓷PCB上使用陶瓷會因陶瓷層的存在而導致額外的散熱。此外,DPC陶瓷PCB具有較低的熱膨脹系數和較高的導熱率,使其應用廣泛。
由陶瓷基板制成的薄膜鍍銅電路板 成為DPC陶瓷PCB。此類電路板的另一個名稱是陶瓷 DPC,這種特殊類型的薄膜涂層
DPC陶瓷PCB
基材類型:氧化鋁陶瓷
基材厚度:0.5mm
導電層:銅、鎳、金
金屬層厚度:35um
表面處理:沉金金屬:1層
導電孔:0.3mm導電孔
線寬:0.1mm
生產工藝:DPC
陶瓷應用:LED燈
