一. AD軟件中修改電路設計規則：（無法正確扇出多數是因為默認規則沒有修改，如有不同的扇出需求，可在完成一個扇出后再次修改rules）

        1. Clearance

        2. width（推薦線寬與最小線寬）

        3. via（推薦直徑與最小直徑）

        4. fanout control

   二. 右鍵，component actions -- fanout component

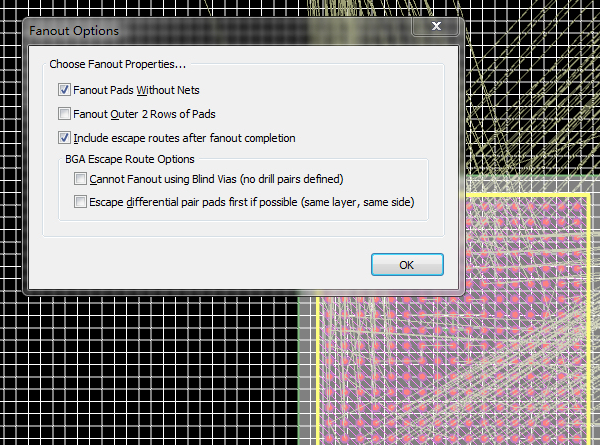

   三. fanout options

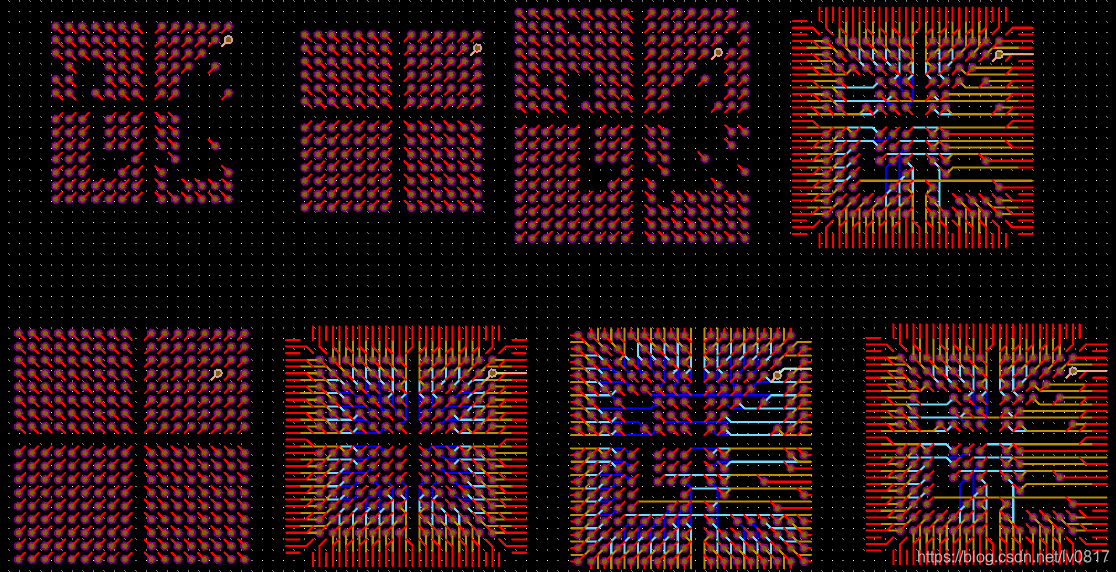

     1. 上一行前三個是只選1,2,3；下一行前三個是選12,13,23的扇出結果

     2.  選項2是代表是否扇出外邊兩行

  另外建議 ：

1. 1. 扇出過程當中，外層兩圈使用地層，然后內部的焊盤依次使用其他層

2. 2. 扇出的走線不要走空閑的位置，盡量走焊盤下方，最大限度利用空間
