半導體，是指常溫下導電性能介于導體與絕緣體之間的材料，其具備一定的帶隙(Eg)。一般各占一半導體材料而言，認為合適而使用合宜的光激發能夠激發價帶(VB)的電子激發到導帶(CB)，萌生電子與空穴對。

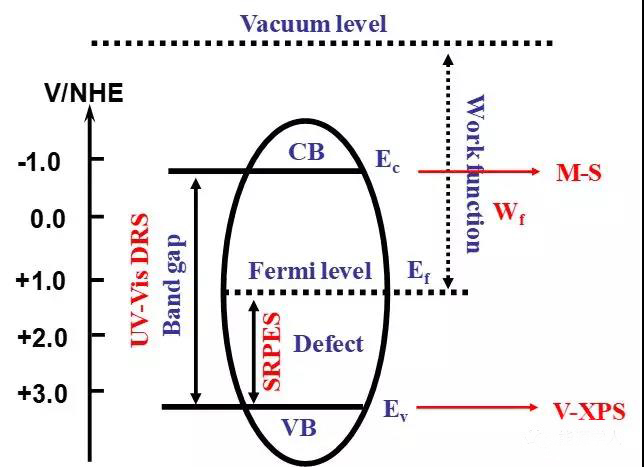

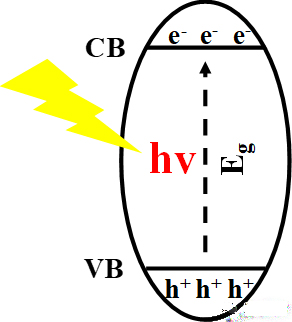

圖1. 半導體的帶隙結構概況圖

在研討中，結構表決性能，各占一半導體的能帶結構測試非常關鍵。經過各占一半導體的結構施行表征，可以經過其電子能帶結構對其光電性能施行解析。對于半導體的能帶結構施行測試及剖析，一般應用的辦法有以下幾種(如圖2)：

1. 紫外可見漫反射測試及計算帶隙Eg；

2. VB XPS測得價帶位置(Ev)；

3. SRPES測得Ef、Ev以及欠缺態位置；

4. 經過測試Mott-Schottky曲線獲得平帶電勢；

5. 通電流通過負性計算獲得能帶位置.

圖2. 半導體的帶隙結構常見測試形式

一、紫外可見漫反射測試及計算帶隙Eg

1.1.  紫外可見漫反射測試

1）制樣：

環境測試著制做樣：往圖3左圖所示的樣品槽中參加數量適宜的BaSO4面子（因?yàn)锽aSO4面子幾乎對光沒有借鑒，可做環境測試），而后用蓋玻片將BaSO4面子壓實，要得BaSO4面子補充整個兒樣品槽，并壓成一個最簡單的面，來不得凸出和向下陷進去，否者會影響測試最后結果。

樣品測試著制做樣：若樣品較多完全可以補充樣品槽，可以直接將樣品補充樣品槽并用蓋玻片壓平；若樣品測試不夠補充樣品槽，可與BaSO4面子混合，制成一系列等品質分?jǐn)?shù)的樣品，補充樣品槽并用蓋玻片壓平。

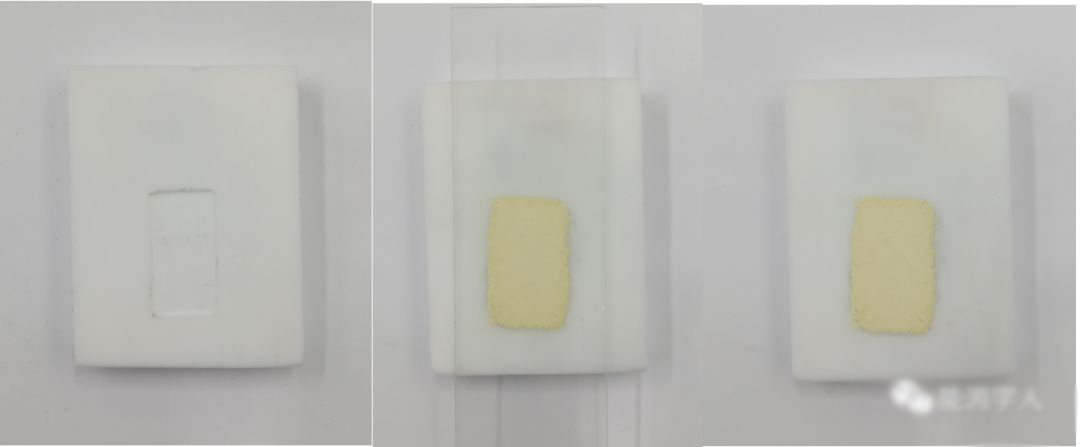

圖3. 紫外可見漫反射測試中的制樣過程圖

2）測試：

用積分球施行測試紫外可見漫反射（UV-VisDRS），認為合適而使用環境測試樣（BaSO4面子）測試環境基線（挑選R百分之百標準樣式），以其為background測試基線，而后將樣品放入到樣品卡槽中施行測試，獲得紫外可見漫反射光譜。測試完一個樣品后，從新制樣，接著施行測試。

1.2.  測試數值處置

數值的處置主要有兩種辦法：截線法和Tauc plot法。截線法的基本原理是覺得半導體的帶邊波長（λg）取決禁帶寬度Eg。兩者之間存在Eg(eV)=hc/λg=1240/λg(nm)的數目關系，可以經過求取λg來獲得Eg。因?yàn)榈浆F(xiàn)在為止很少用到這種辦法，故不做周密紹介，以下主要來紹介Taucplot法。

具徒手體操作：

1）普通經過UV-Vis DRS測試可以獲得樣品在不一樣波長下的借鑒，如圖4所示;

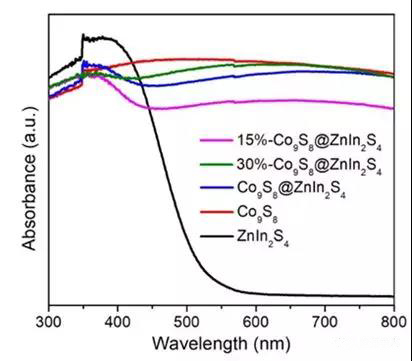

圖4. 紫外可見漫反射圖

2）依據(αhv)1/n = A(hv - Eg)，那里面α為吸光指數，h為普朗克常數，v為頻率，Eg為半導體禁帶寬度，A為常數。那里面，n與半導體類型有關，直接帶隙半導體的n取1/2，間接帶隙半導體的n為2。

3）利用UV-Vis DRS數值作別求(αhv)1/n和hv=hc/λ, c為光速，λ為光的波長，所作圖如圖1.5所示。所得譜圖的縱坐標普通為借鑒值A(chǔ)bs，α為吸光系數，兩者成正比。經過Tauc plot來求Eg時，無論認為合適而使用Abs仍然α，對Eg值無影響，可以直接用A代替α，但在論文中應解釋明白。

4）在origin中以(αhv)1/n對hv作圖，所作圖如圖5所示ZnIn2S4為直接帶隙半導體，n取1/2)，將所獲得圖形中的直線局部外推至橫坐標軸，相交的點即為禁帶寬度值。

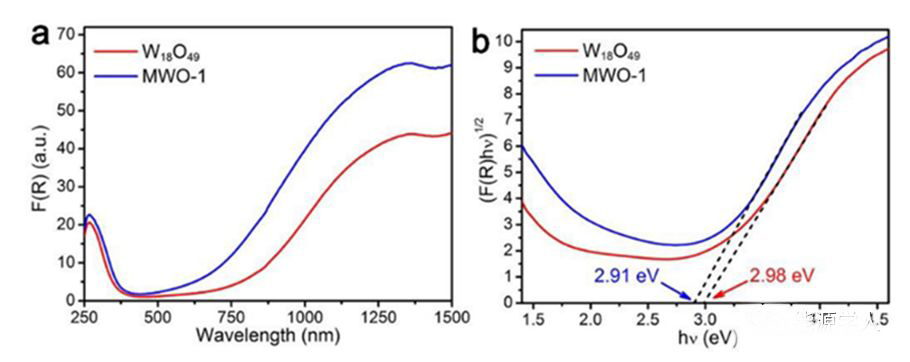

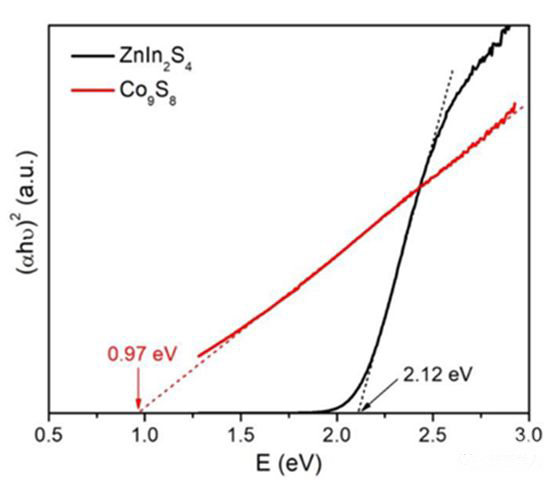

圖5. Tauc plot圖

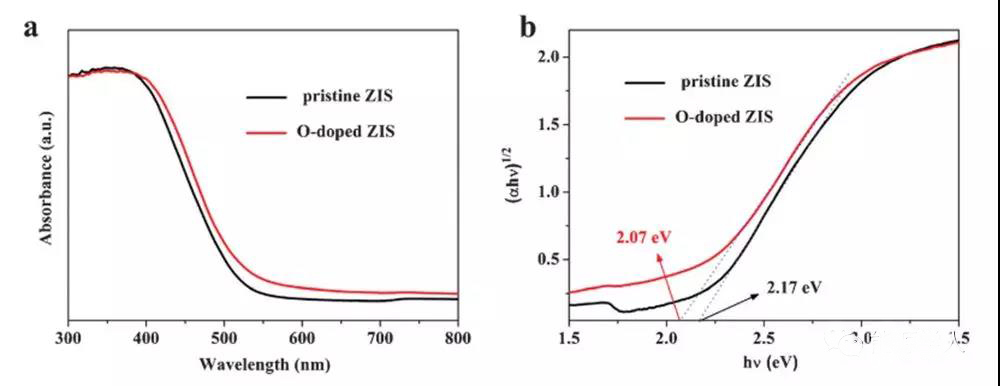

圖6. W18O19以及Mo夾雜W18O19 (MWO-1)的紫外可見漫反射圖和Tauc plot圖

圖7. ZnIn2S4(ZIS)以及O夾雜ZIS的紫外可見漫反射圖和Taucplot圖

圖6與圖7所示是文獻中經過測試UV-VisDRS計算相應半導體的帶隙Eg的圖。

二、 VB XPS測得價帶位置(Ev)

依據價帶愛克斯射線光電子能譜（VB XPS）的測試數值作圖，將所獲得圖形在0 eV近旁的直線局部外推至與水準的延長線相交，相交的點即為Ev。

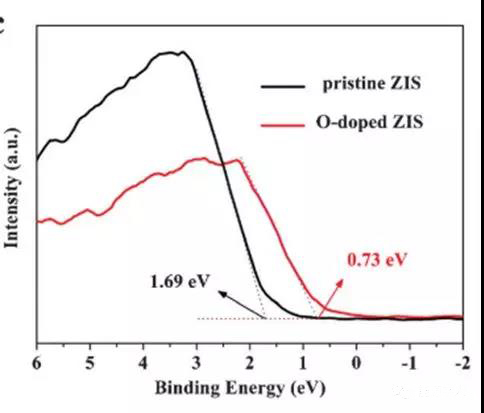

如圖8，依據ZnIn2S4以及O夾雜ZnIn2S4的VB XPS圖譜，在0 eV近旁（2 eV和1 eV）發覺有直線局部施行延長，并將小于0 eV的水準局部延長獲得的相交的點即作別為ZnIn2S4以及O夾雜ZnIn2S4的價帶位置對應的能+羭縷（1.69 eV和0.73 eV）。如圖9為TiO2/C的VB XPS圖譜，同理可獲得其價帶位置能+羭縷（3.09 eV）。

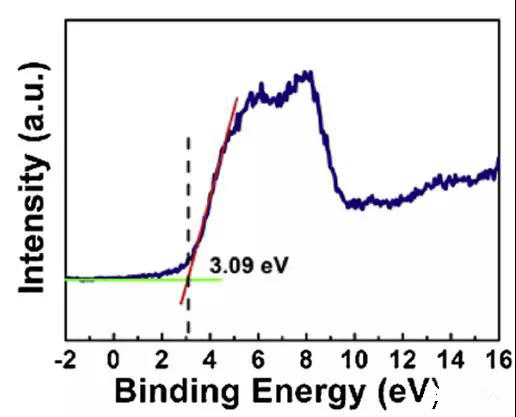

圖9. TiO2/C HNTs的VB XPS圖

三、SRPES 測得Ef、Ev以及欠缺態位置

圖2.3所示是文獻中經過測同步輻射光電子發射光譜(SRPES)計算相應半導體的Ef、Ev以及欠缺態位置。圖2.3a是經過SRPES測得的價帶結構譜圖，經過做直線局部外推至與水準的延長線相交，獲得價帶頂與費米能量級的能+羭縷差值（EVBM-Ef）；該譜圖在接近0 eV處(費米能量級Ef)為欠缺態的結構，如圖2.3b所示，取將積分平面或物體表面的大小一分為二的能+羭縷位置定義為欠缺態的位置。圖2.3c是測得的二次電子的截至能+羭縷譜圖，加速能+羭縷為39 eV，依據計算加速能+羭縷與截至能+羭縷的差值，即可獲得該材料的功函數，進一步獲得該材料的費米能量級(Ef)。

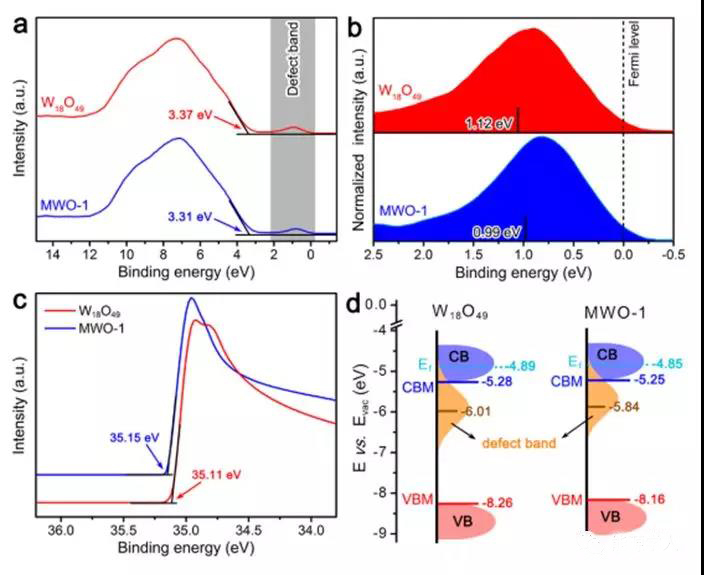

圖10. W18O19以及Mo夾雜W18O19 (MWO-1)的SRPES圖以及其帶隙結構概況圖

四、經過測試Mott-Schottky曲線獲得平帶電勢

4.1.  測試辦法

在一定液體濃度的Na2SO4溶液中測試Mott-Schottky曲線，具體的測試辦法如下所述：

1. 配備布置一定液體濃度的Na2SO4溶液；

2. 將一定量待測樣品散布于一定比例的酒精與水混合液中，超聲散布后，將導電玻璃片浸入（注意扼制浸入平面或物體表面的大?。┗?qū)⒁欢繕悠返卧谝欢ㄆ矫婊蛭矬w表面的大小的導電玻璃上，待其干燥后可施行測試（此步驟制樣必須要平均，盡有可能薄。樣品超聲前可先施行研磨，超聲時可在酒精溶液中加十分細致量乙基纖維素或Nafion溶液）；

3. 三電極整體體系測試，電解液為Na2SO4溶液，參比電極為Ag/AgCl電極，對電極為鉑網電極，辦公電極為具要等待測樣品的導電玻璃；

4. 在一定電壓范圍(普通為-1 ~ 1 V vs Ag/AgCl)施行測試，變更測試的頻率（普通為500、1000以及2000 Hz），獲得相應的測試曲線。具體的設置界面如圖11和圖12所示。

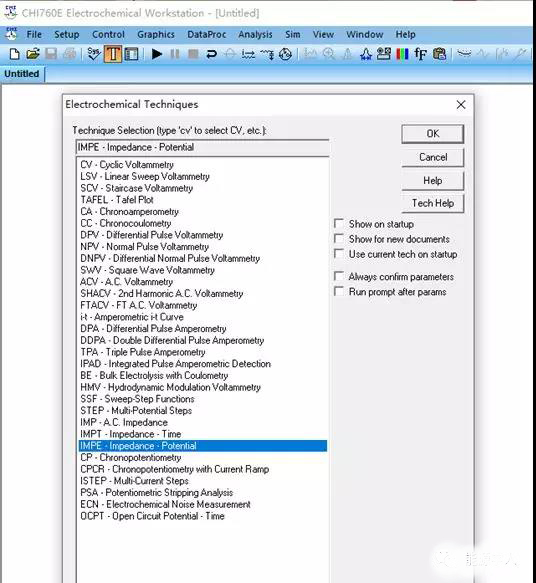

圖11. 測試設置界面1

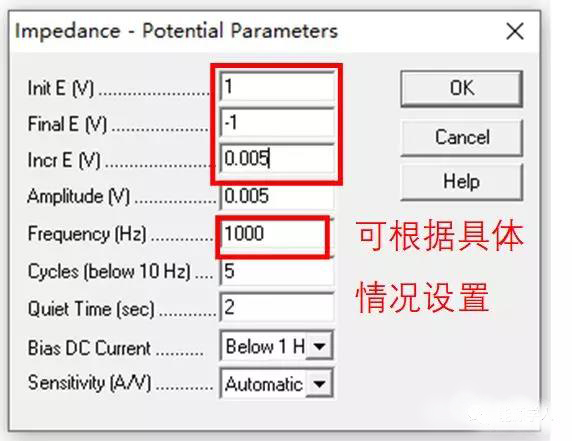

圖12. 測試設置界面2

4.2.  測試數值處置

測試的數值改換為txt款式，依據測得的數值可計算半導體材料的平帶電勢。對于半導體在溶液中形成的空間電荷層（耗盡層），可用以下公式計算其平帶電勢：

斜率為負時對應p型半導體，斜率為正時對應n型半導體。因?yàn)殡姌O的電容由雙電層電容（Cdl）以及空間電荷電容（Csc）兩局部組成，且

不過普通Csc <

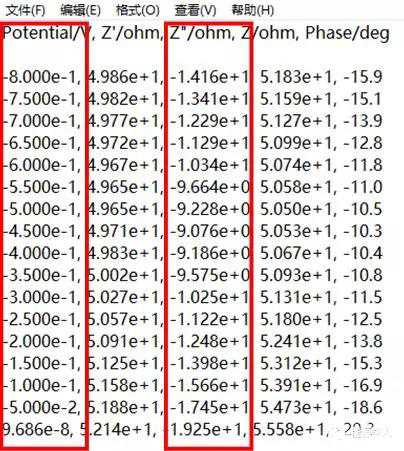

圖13. 保留的txt數值

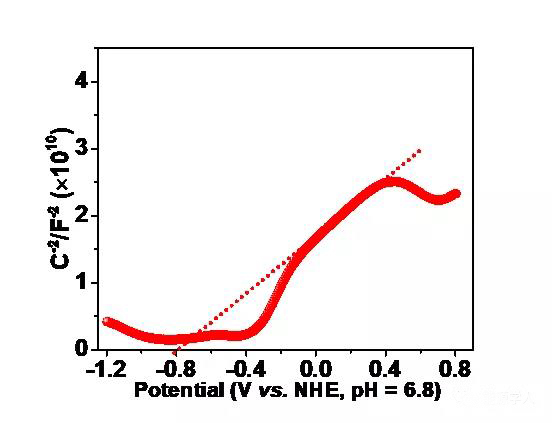

圖14. Mott-Schottky曲線圖

圖15與圖16所示是文獻中經過測試Mott-Schottky曲線獲得半導體的平帶電位(導帶位置Ev)。如圖15，依據Co9S8和ZnIn2S4的Mott-Schottky曲線圖，可以獲得Co9S8和ZnIn2S4的平帶電位作別為 -0.75 eV和 -0.95 eV，因?yàn)樾甭蕿檎龝r(shí)對應n型半導體，Co9S8和ZnIn2S4均為n型半導體，可以覺得其導帶位置為-0.75 eV和 -0.95 eV。如圖16為P-In2O3和C-In2O3的Mott-Schottky曲線圖，同理可獲得其平帶位置。

圖15. Co9S8和ZnIn2S4的Mott-Schottky曲線圖

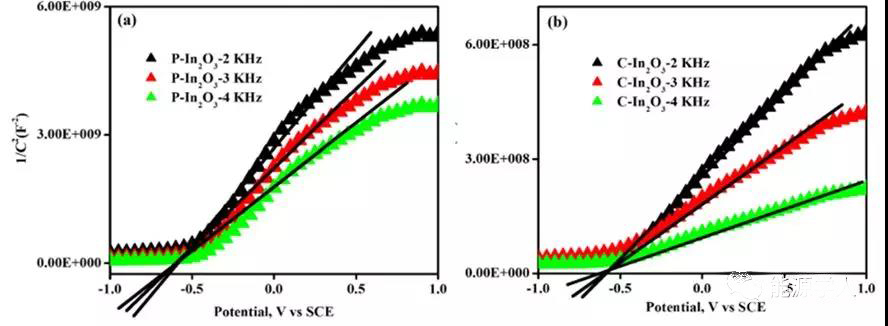

圖16. P-In2O3和C-In2O3的Mott-Schottky曲線圖

五、經過計算獲得能帶位置

對于純的單二分之一導體，可依據測得的禁帶寬度(0.5Eg)來計算其導帶和價帶位置:

價帶：EVB = X - Ee + 0.5Eg

導帶：ECB = X - Ee - 0.5Eg

那里面，X為半導體各元素的電負性的幾何均勻值計算的半導體的電負性，Ee為游離電子在氫標電位下的能+羭縷。

值當注意的是，在半導體存在欠缺還是與其他材料復合乎時常，實際的帶隙結構計算有可能存在偏差，普通經過面前提到的測試辦法與該計算接合運用，獲得比較合理的測試最后結果。
