在競爭激烈的電子制造領域，PCB測試已成為成本控制的關鍵戰場。許多企業深陷兩難困境：為打樣產品使用AOI，高昂的專用治具費用可能占據單批次總成本的50%以上；為量產產品采用飛針測試，極低的效率又嚴重卡住產能瓶頸。破局之道在于協同而非取舍。飛針測試與 AOI 協同 策略已得到驗證：某工業控制客戶此前對1萬片PCB進行全量飛針測試，總成本高達8萬元；采用協同方案后，成本成功降至5.6萬元，降幅達30%。本文將拆解這一協同測試的實操流程，并附上兩個行業真實 飛針 AOI 實際案例，助您直接復制成功經驗，實現 PCB 測試降本。

飛針測試與 AOI 協同：從 “二選一” 到 “效率最大化”

實現協同并非簡單疊加，而是一套科學的流程管理，旨在最大化發揮各自優勢，實現 PCB 測試效率優化。

產前場景分析：定義測試重點與比例 協同的第一步是基于產品特性進行策略預判。首先評估PCB的核心需求：若為汽車800V平臺高壓板等對安全性要求極高的產品，必須重點驗證其絕緣性、導通性等電學性能，則飛針測試與 AOI 協同方案中，飛針測試的抽樣或復測比例應提升至30%甚至更高。反之，若為普通消費類電子PCB，缺陷主要集中在焊接外觀，則可將AOI測試比例提升至90%，飛針僅作少量抽檢用以監控過程能力。

產中分層測試：構建高效過濾漏斗 這是協同策略的核心執行環節，形成兩級檢測漏斗：

第一級：AOI在線快速初篩。所有PCB板首先經過AOI檢測（約30秒/片），系統快速標記出存在外觀缺陷的“可疑板”，如焊錫橋連、元件偏移、缺件等。絕大部分良品在此環節即可快速流出，進入下一工序。

第二級：飛針針對性精測。僅對AOI標記的“可疑板”進行飛針測試復檢。復檢重點在于驗證其導通性、阻抗等電性能，確認是真實缺陷還是AOI的誤報（假陽性）。此舉避免了對全部板子進行飛針測試的巨大時間消耗，精準地將測試資源投入到最高風險的地方。

產后效果復盤：持續優化協同參數 協同是一個動態優化的過程。需要定期統計兩個關鍵指標：AOI初篩的準確率（或誤報率）和飛針復測率。例如，某客戶初期因AOI算法過于敏感，導致飛針復測率高達20%。通過分析復測數據，持續調整AOI的檢測參數與算法閾值，成功將復測率降至8%，進一步減少了飛針的測試時間，實現了持續的 PCB 測試效率優化。

飛針測試與 AOI 協同：汽車電子、工業控制的降本實例

理論需結合實踐，以下兩個 飛針 AOI 實際案例 具體展示了協同策略帶來的價值。

案例一：汽車電子客戶（8層高壓PCB，月產1萬片）

原方案痛點：為保證電學安全，采用100%飛針測試。單日產能被限制在500片，測試綜合成本（含設備折舊、人工）高達7元/片，產能和成本壓力巨大。

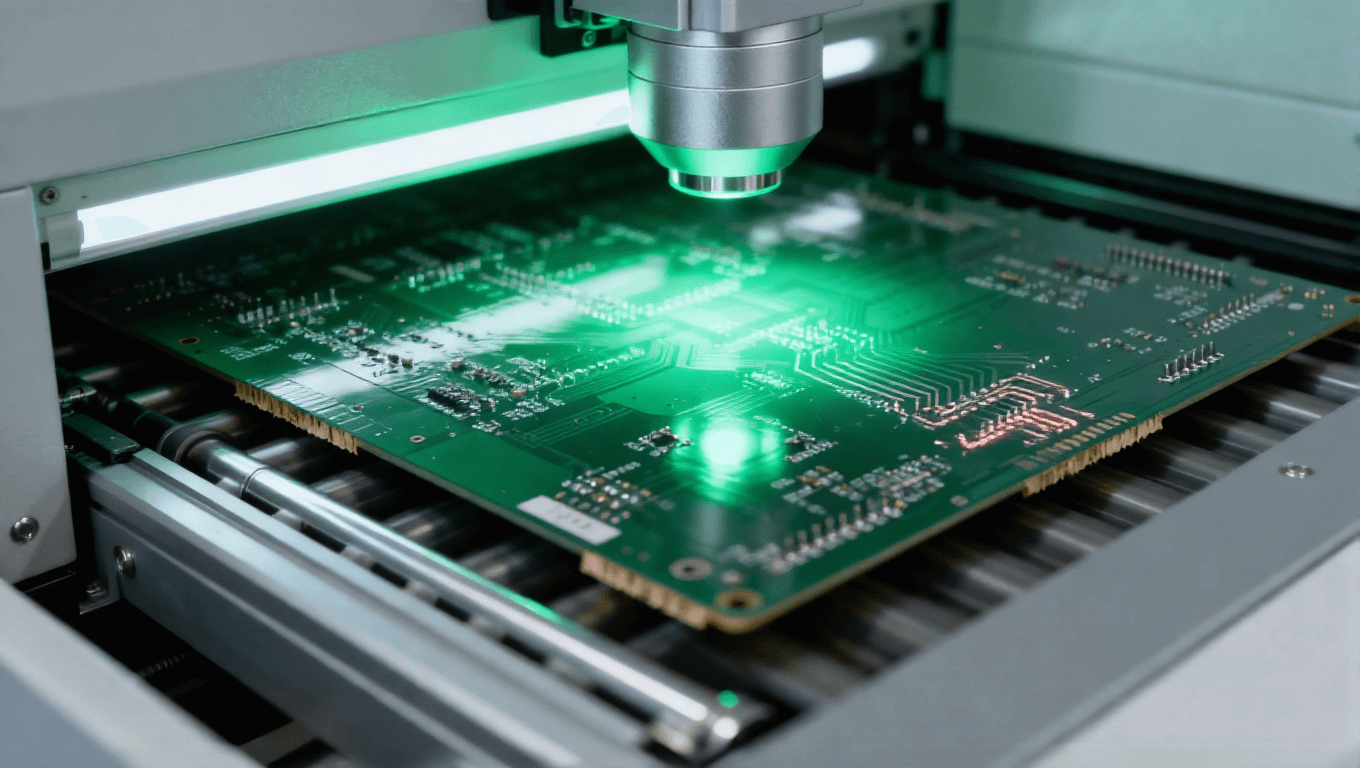

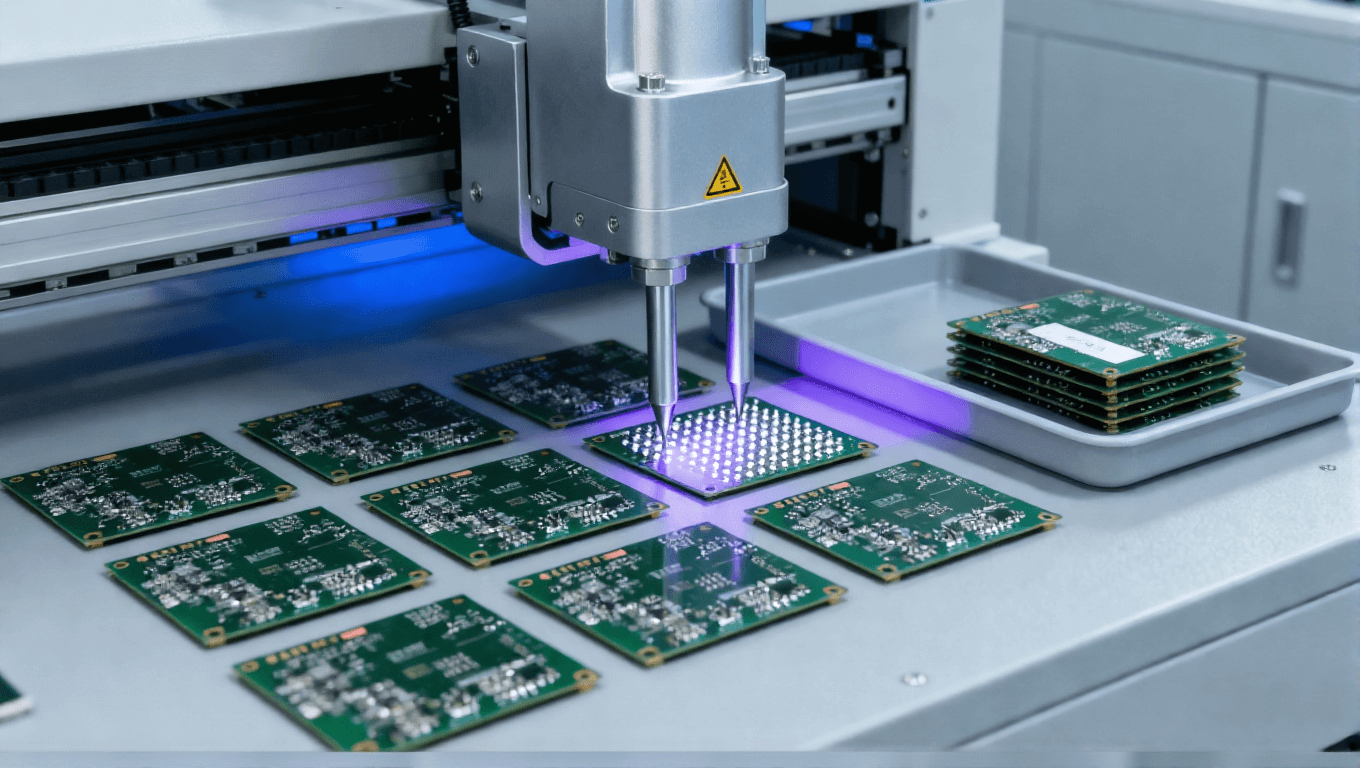

協同方案：采用AOI初篩（成本降至0.5元/片） + 飛針復測（僅對10%的AOI異常板進行） 的策略。

落地效果：方案實施后，單日產能瞬間提升至1200片，測試綜合成本大幅降至4.76元/片，總體降本幅度達32%。更關鍵的是，通過對關鍵異常板的重點排查，未出現一例因電學問題導致的終端客戶退貨，在降本的同時保障了質量的萬無一失。

案例二：工業控制客戶（4層普通PCB，月產8000片）

原方案痛點：全部采用AOI測試，效率雖高，但無法檢測出潛在的微短路等電學缺陷，導致約有3%的板子在下游客戶組裝時才發現問題，產生了巨大的返工成本和信譽損失。

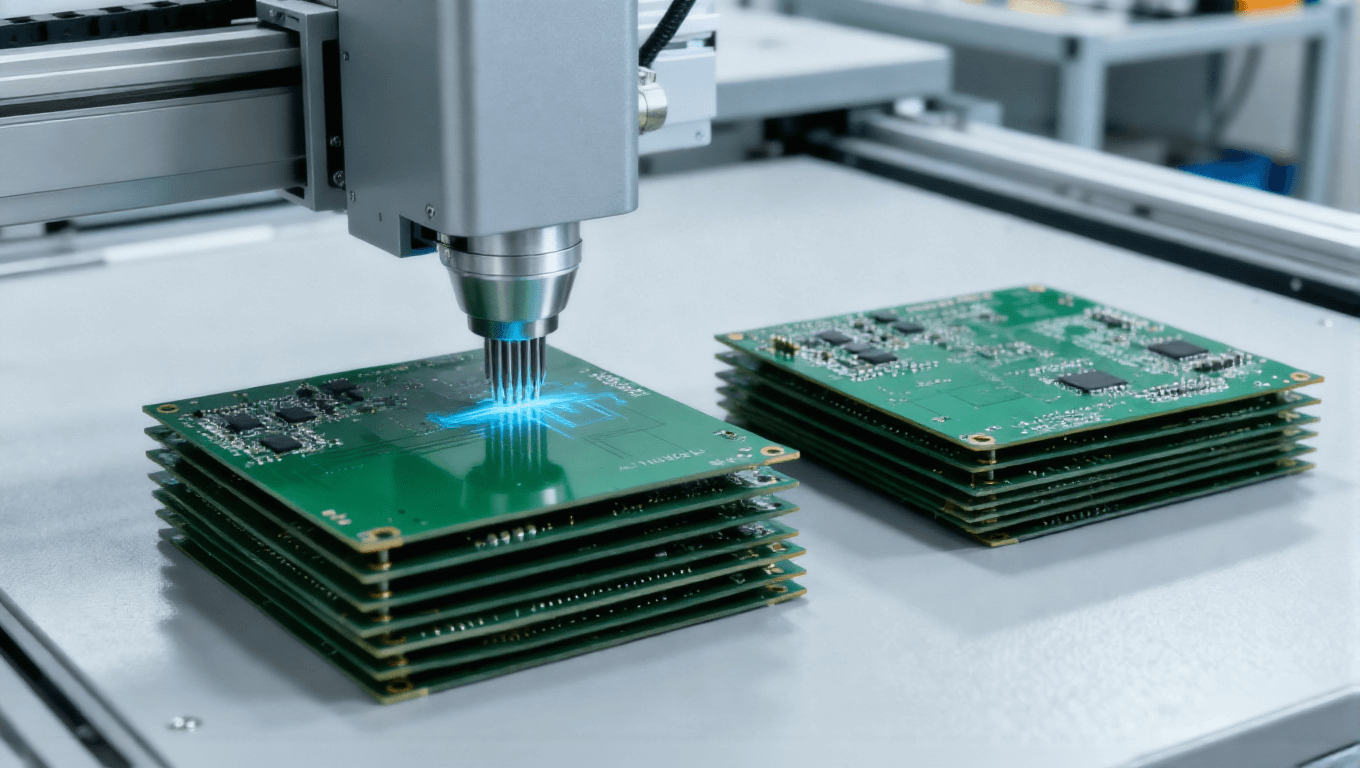

協同方案：在AOI全檢的基礎上，引入5%的飛針抽測。抽測對象覆蓋所有AOI判定的良品和不良品，旨在發現系統性的電學隱患并及時預警。

落地效果：飛針抽測如同“質量雷達”，成功將流出到客戶端的漏測率從3%降至0.2%。此舉每月為客戶減少的返工成本高達8萬元，而測試總成本因飛針抽測僅增加了0.3元/片，投入產出比極高，真正實現了 PCB 測試降本 與品質提升的雙贏。

每個企業的產品結構、產能規模和質量目標都不盡相同，最優的協同比例也非一成不變。我們能夠為您提供專業的 飛針測試與 AOI 協同 場景分析服務。通過深入評估您的PCB類型、打樣/量產比例以及歷史缺陷數據，我們將為您輸出一份個性化的測試方案，幫助您在成本與效率、風險與收益之間找到最佳平衡點。

如果您正被測試成本高、效率低或漏測問題困擾，請聯系我們(IPCB)愛彼電路技術團隊，我們的專家將為您提供專屬的測試流程優化建議與報價。
