行業痛點：毫米波電路板量產良率瓶頸

在當前 5G 毫米波設備量產過程中，高頻微波電路板的平均良率普遍低于 60%，成為制約行業發展的關鍵因素。某主流設備制造商報告顯示，在 77GHz 汽車?yán)走_(dá) PCB 批量生產中，因介質厚度偏差導致的阻抗不一致問題就造成超過 25% 的產品報廢。另一個突出問題是 PTFE 材料與 FR4 混壓結構的分層缺陷，在溫度循環測試中的失效比例高達 18%。這些工藝難題直接影響了終端產品的性能和成本，迫切需要系統性解決方案。

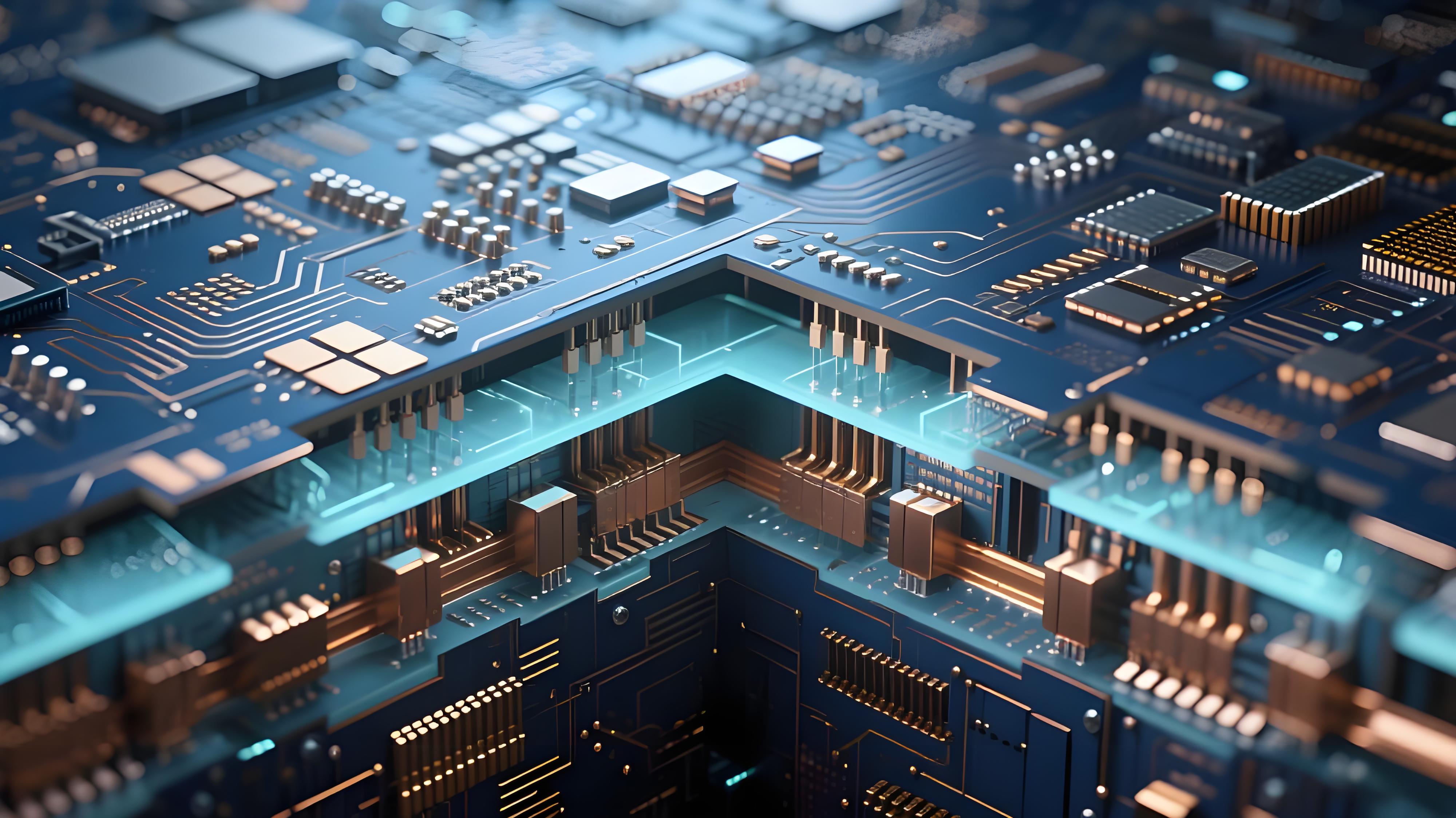

毫米波電路板

材料加工特性與工藝適配

PTFE 材料精密加工窗口

聚四氟乙烯（PTFE）基材的加工特性與傳統 FR4 存在顯著差異。其熱膨脹系數（CTE）在 X-Y 方向?yàn)?16-25 ppm/℃，而 Z 方向達到 100-200 ppm/℃，這使得鉆孔和壓合過程中容易產生尺寸穩定性問題。實測數據表明，600mm×600mm 尺寸的 PTFE 板在經過壓合工藝后，最大形變量可達 1.2mm。

解決方案包括：

? 采用低溫階段預烘烤工藝（80℃/2h）去除吸濕水分

? 使用專用鉆孔參數：進刀速度 1.2-1.8m/min，轉速 160-220krpm

? 開發階梯式升溫壓合曲線，將升溫速率控制在 1.5-2.0℃/min

陶瓷填充材料加工挑戰

RO4350B 等陶瓷填充材料雖然加工性優于 PTFE，但其 abrasive 特性對刀具磨損顯著。統計顯示，加工陶瓷基板時鉆頭壽命僅為 FR4 的 1/5，每個孔的加工成本增加約 0.003 元。

優化方案：

? 采用金剛石涂層鉆頭，將使用壽命提升至 6000 孔 / 次

? 優化堆板高度（不超過 0.8mm）和墊板材料（使用酚醛樹脂墊板）

? 添加輔助冷卻工序，減少孔壁微裂紋

微盲孔加工與金屬化關鍵技術

激光鉆孔精度控制

毫米波電路要求微盲孔直徑通常為 50-80μm，深徑比達到 0.8:1。紫外激光鉆孔是最佳選擇，但需要精確控制能量密度和脈沖次數。實驗數據表明，能量密度在 6-8J/cm2 時可獲得最佳孔形，脈沖次數控制在 20-30 次 / 孔。

孔金屬化可靠性提升

PTFE 材料的孔金屬化一直是個難題。某廠商通過以下工藝改進將金屬化可靠性提升至 99.5%：

1. 采用鈉萘溶液處理結合等離子體清洗的雙重活化工藝

2. 優化化學銅配方，添加專用絡合劑提高銅層延展性

3. 使用脈沖電鍍技術，減少孔內銅厚度差異（從 35% 改善至 15%）

銅箔表面處理工藝

針對毫米波頻段皮膚效應，需要特別關注導體表面粗糙度。通過電解沉積獲得的超低輪廓銅箔（EVLP），表面粗糙度 Rz 可控制在 1.2μm 以下，相比標準銅箔插入損耗降低 25%（在 76GHz 頻段）。

多層板壓合工藝創新

混壓結構界面結合技術

高頻 / 低頻混壓結構是降低成本的有效方案，但不同材料界面結合強度不足。通過以下創新解決：

? 開發專用粘結片（如 RO4450B），CTE 與 PTFE 和 FR4 都匹配

? 采用等離子體處理 + 化學錨合的組合表面處理工藝

? 優化壓合參數：壓力 12-16kg/cm2，真空度≤100Pa

介質厚度控制工藝

阻抗一致性要求介質厚度偏差≤±5%。實現方法：

? 使用激光測厚系統實時監控介質層厚度

? 開發自適應壓合參數調整算法

? 采用半固化片自動鋪貼系統，減少人工誤差

實測數據表明，通過這些措施可將介質厚度偏差從 ±8% 降低到 ±3.5%，阻抗波動從 ±7Ω 改善到 ±3Ω。

表面處理與焊接工藝

選擇性表面處理技術

針對不同區域的功能需求，開發選擇性表面處理工藝：

? 射頻線路區域使用化學鍍鎳鈀金（ENEPIG），厚度控制 Ni：2-3μm，Pd：0.05-0.1μm，Au：0.03-0.05μm

? 數字區域采用沉銀工藝，降低成本

? 焊接屏蔽罩區域使用電鍍硬金，提高耐磨性

焊接工藝優化

高頻電路板的焊接需要特別關注溫度曲線。PTFE 基板的最大耐熱溫度為 280℃，建議：

? 預熱溫度：120-150℃/60-90s

? 回流峰值溫度：245-255℃

? 超過 217℃時間：45-60s

采用氮?dú)獗Ｗo(hù)焊接（氧含量≤500ppm）可減少氧化，提高焊點可靠性。

測試與質量控制體系

阻抗測試創新方法

開發基于 TDR 的網格化測試方案：

? 測試點密度：每平方厘米 1 個測試點

? 采用專用治具減少測試誤差

? 建立阻抗數據云圖，直觀顯示分布情況

相位一致性控制

對于相控陣天線應用，相位一致性比阻抗一致性更為關鍵。通過：

? 開發介電常數分布測繪系統

? 采用補償設計技術，通過走線長度調整補償相位差異

? 建立相位測試數據庫，實現快速匹配

可靠性測試標準

制定專門針對毫米波電路板的測試標準：

? 溫度循環：-55℃至 + 125℃，1000 次循環

? 濕熱老化：85℃/85% RH，1000 小時

? 射頻疲勞測試：額定功率下 1000 小時連續工作

量產良率提升實踐案例

某領先制造商通過以下綜合措施，將 77GHz 雷達電路板的量產良率從 58% 提升至 85%：

1. 建立材料特性數據庫，包含 32 種高頻板材的加工參數

2. 開發智能鉆孔系統，根據材料類型自動調整參數

3. 實施實時監控系統，對關鍵工序進行 100% 檢測

4. 采用機器學習算法，預測和預防潛在缺陷

5. 建立工藝參數優化反饋閉環，持續改進

具體成效：

? 鉆孔質量缺陷率從 12% 降低到 2.5%

? 阻抗不一致比例從 25% 降低到 8%

? 分層缺陷從 18% 降低到 3%

? 整體制造成本降低 32%
