引言：現代電子制造的關鍵環節

在當代電子工業中，印刷電路板（PCB）的表面處理工藝直接決定了電子產品的最終性能、可靠性與使用壽命。在眾多表面處理技術中，ENIG（Electroless Nickel Immersion Gold，化學鎳浸金）工藝，憑借其出色的平整度、優異的焊接可靠性以及穩定的化學性能，已成為高端電子產品制造不可或缺的關鍵技術。本文將從技術原理、工藝流程、質量控制及行業應用等多個維度，對 ENIG 化金板工藝進行全面而深入的解析。

一、ENIG 化金板工藝的核心技術原理

ENIG 化金板工藝是一種通過化學沉積方式在銅表面形成金屬保護層的表面處理技術。其核心技術原理包含兩個主要階段：

1. 化學鍍鎳階段

化學鍍鎳是通過自催化氧化還原反應，在銅表面沉積鎳磷合金層的過程。其化學反應原理如下：

還原反應：H?PO?? + H?O → H? + HPO?2? + 2H (ads)

氧化反應：Ni2? + 2H (ads) → Ni + 2H?

總反應：Ni2? + H?PO?? + H?O → Ni + H?PO?? + 2H?

這個過程中形成的鎳磷合金層（通常含磷量在 6-9%）具有非晶態結構，能有效阻止銅原子向表面擴散，同時為后續的金沉積提供理想的基底。

1. 化學浸金階段

浸金過程是通過置換反應實現的，其基本原理是：

2Au? + Ni → 2Au + Ni2?

在這個反應中，金離子將鎳原子氧化并取代其位置，在鎳層表面形成一層致密、均勻的金屬金保護層。這層金膜不僅提供了優異的導電性，更重要的是保護了底層的鎳不被氧化，確保了焊接表面的長期穩定性。

二、ENIG 化金板工藝的詳細流程

ENIG 工藝的實施需要經過一系列精密的工序，每個環節都需要嚴格的控制：

1. 前處理工序

? 酸性除油：使用酸性除油劑去除銅表面的油脂和有機污染物

? 微蝕處理：采用過硫酸鈉或雙氧水 - 硫酸體系微蝕銅面，形成均勻的粗糙度

? 預浸處理：防止將雜質帶入活化槽，保持活化劑濃度穩定

? 活化處理：使用鈀基活化劑，在銅表面形成催化中心

2. 化學鍍鎳工序

? 溫度控制：維持在 85-90℃的工藝窗口

? pH 值控制：保持在 4.6-5.2 范圍內

? 鎳層厚度：控制在 3-6μm，根據產品需求調整

? 磷含量控制：穩定在 6-9% 的最佳范圍

3. 化學浸金工序

? 溫度控制：通常維持在 80-90℃

? pH 值控制：保持在 4.5-5.5 之間

? 金層厚度：控制在 0.05-0.15μm

? 時間控制：根據厚度要求精確控制浸金時間

4. 后處理工序

? 水洗：采用多級逆流漂洗，徹底去除化學殘留

? 干燥：使用熱風干燥，確保板面完全干燥

? 檢驗：進行全面的質量檢測

三、ENIG 工藝的技術優勢與應用領域

技術優勢：

1. 表面平整度高：化學沉積形成的金屬層具有極佳的均勻性，適合高密度互連設計

2. 焊接性能優異：金層保護鎳層不被氧化，確保良好的焊接性能

3. 接觸電阻低：金層具有良好的導電性，適合高頻信號傳輸

4. 保存期限長：金層能有效保護底層金屬，延長 PCB 存儲時間

5. 環保性能好：相比某些傳統工藝，ENIG 工藝更環保

主要應用領域：

? 通信設備：5G 基站、網絡交換機、路由器

? 計算機硬件：服務器主板、高性能計算卡

? 汽車電子：發動機控制單元、自動駕駛系統

? 醫療設備：高端醫療成像設備、生命支持系統

? 工業控制：PLC、工業計算機、測量?jī)x器

四、ENIG 工藝的質量控制要點

1. 厚度控制

使用 X 射線熒光測厚儀（XRF）定期檢測鎳層和金層厚度，確保符合以下標準：

? 鎳層厚度：3-6μm

? 金層厚度：0.05-0.15μm

2. 磷含量控制

通過調節鍍液成分和工藝參數，將鎳層磷含量控制在 6-9% 的最佳范圍，以保證焊接可靠性。

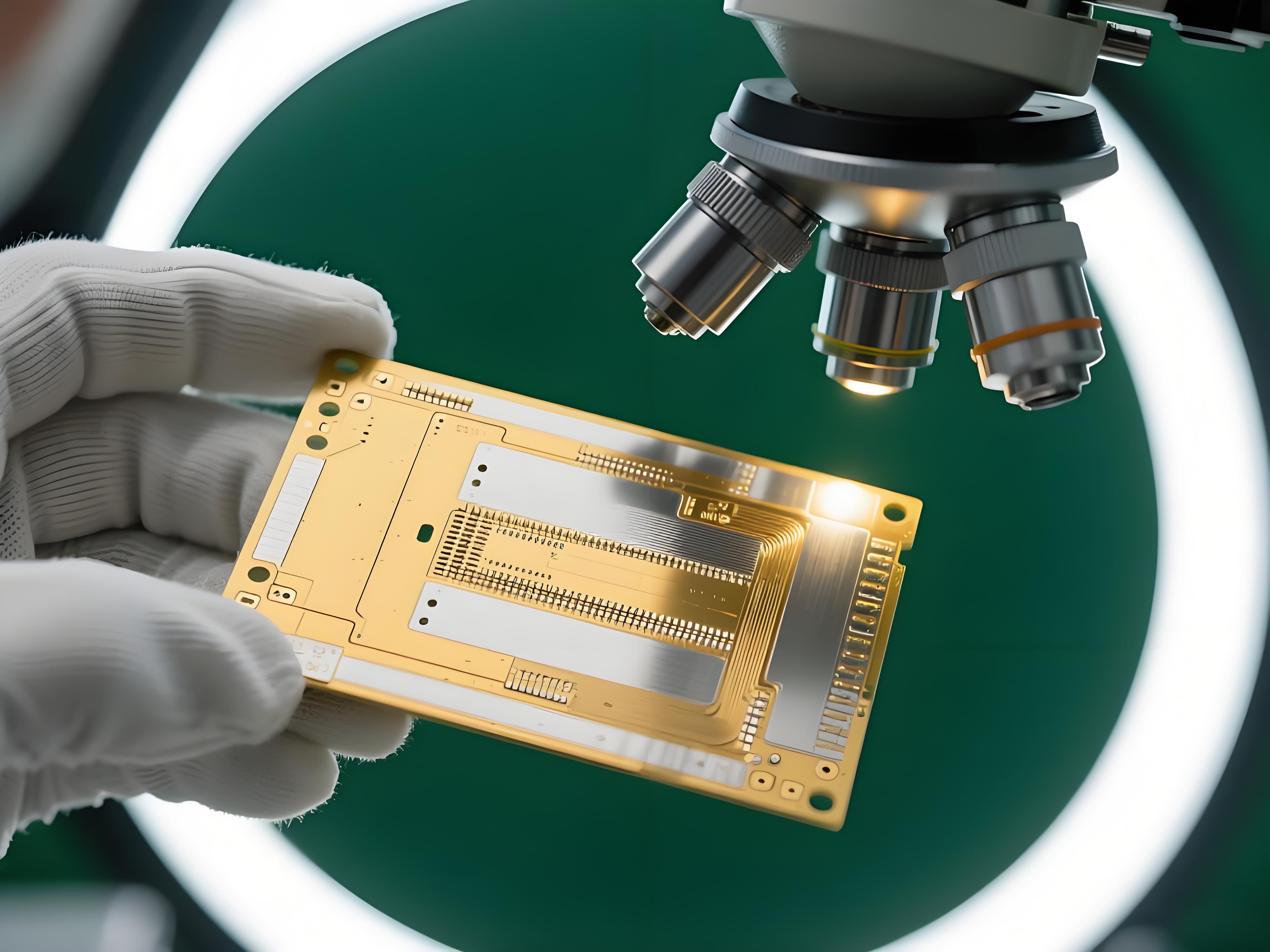

3. 外觀檢驗

使用顯微鏡檢查表面是否存在以下缺陷：

? 金面 discoloration（變色）

? 針孔、裂紋

? 污染、氧化

? 鍍層不均勻

4. 焊接測試

定期進行焊接性能測試，包括：

? 潤濕平衡測試

? 焊球測試

? 熱應力測試

五、常見問題分析與解決方案

1. 黑焊盤現象（Black Pad）

成因分析：

? 鍍液污染或老化

? 磷含量異常

? 后處理不當

解決方案：

? 定期分析并更新鍍液

? 嚴格控制工藝參數

? 優化后處理流程

2. 金層過厚或過薄

成因分析：

? 浸金時間控制不當

? 溫度波動過大

? 金濃度不穩定

解決方案：

? 精確控制浸金時間

? 加強溫度監控

? 定期分析金濃度

3. 附著力不良

成因分析：

? 前處理不充分

? 活化效果不佳

? 微蝕不足

解決方案：

? 優化前處理工藝

? 定期更換活化液

? 控制微蝕速率

六、ENIG 工藝的未來發展趨勢

1. 環?；倪M(jìn)

開發無氰化物金鹽和低磷鍍鎳工藝，減少環境影響，提高工藝的可持續性。

2. 高性能化發展

通過新型添加劑和改進工藝，提高鍍層的均勻性和致密性，滿足更高頻率的應用需求。

3. 新材料應用

探索使用新型合金材料，如鎳鈀金（EPIG）等替代工藝，進一步提升產品性能。

結語

ENIG 化金板工藝作為現代電子制造中不可或缺的關鍵技術，其重要性隨著電子產品向高性能、高可靠性方向發展而日益凸顯。通過深入理解其技術原理，嚴格控制工藝流程，并持續進行技術創新，制造企業能夠顯著提升產品質量和市場競爭力。隨著 5G、物聯網、人工智能等新技術的發展，ENIG 工藝必將繼續演進，為電子行業的發展提供堅實的技術支撐。了解更多歡迎聯系IPCB(愛彼電路)技術團隊
