印刷電路板作為電子元器件的母體和信號傳輸?shù)臉屑~，其制造工藝的精密程度直接決定了最終產品的性能與可靠性。傳統的PCB制造流程，如濕法化學蝕刻，在應對高密度互連、柔性材料和環保要求時，逐漸顯現出其局限性。而激光剝蝕工藝，作為一種高精度、非接觸、綠色環保的先進加工技術，正以其獨特優勢，在PCB加工領域扮演著越來越關鍵的角色，成為推動行業技術變革的核心驅動力。

一、激光剝蝕工藝原理及其在PCB領域的適配性

激光剝蝕，顧名思義，是利用高能量密度的激光束照射材料表面，使其在極短時間內吸收光能并轉化為熱能，從而達到熔化、氣化或直接升華而實現材料去除的物理過程。在PCB加工中，這一過程的精確控制是實現高質量加工的基礎。

當一束經過精密聚焦的激光（常用紫外激光、皮秒激光等）作用于PCB的銅箔、介質層或覆蓋膜時，其能量會被選擇性吸收。通過精確控制激光的波長、脈沖寬度、重復頻率和掃描路徑，可以實現在微米甚至亞微米尺度上的精準材料去除，而對周邊區域的熱影響降至最低（即“冷加工”效果）。

這種技術特性與PCB加工的需求高度契合：  高精度： 現代HDI板的線路寬度與間距已邁向20微米以下，激光束的光斑直徑可輕松達到此量級，滿足極致精密的加工要求。  柔性化： 激光加工無需物理掩膜，由計算機直接控制，可快速響應設計變更，非常適合小批量、多品種的高附加值產品生產，如芯片封裝載板、射頻電路等。  非接觸性： 激光加工無機械應力，避免了傳統機械鉆削對脆弱材料（如超薄芯板、柔性基材）的損傷，良品率更高。  環保性： 相比產生大量化學廢液的蝕刻工藝，激光剝蝕是純粹的物理過程，從源頭上減少了污染物的產生，符合綠色制造趨勢。

二、激光剝蝕工藝在PCB加工中的核心應用場景

激光剝蝕技術在PCB制造的全流程中均有重要應用，以下是幾個最為關鍵和典型的場景：

1. 內層線路圖形形成（激光直接成像與剝蝕） 這是激光剝蝕工藝最具革命性的應用之一。傳統工藝需要在銅箔上壓貼干膜，然后通過紫外光曝光、顯影形成抗蝕圖形，再用化學藥水蝕刻掉未被保護的銅。而先進的激光直寫技術可以合二為一：首先，使用低功率激光進行直接成像，在特殊涂層上形成圖形；隨后，無需化學蝕刻，直接采用更高功率的激光束，依據圖形路徑對裸露的銅箔進行選擇性剝蝕，直接形成精密的電路圖案。這種方法省去了顯影、蝕刻、退膜等多道工序，大大縮短了流程，減少了誤差積累，尤其適用于線寬/線距小于50微米的高精度板制造。

2. HDI板與IC載板的微孔、盲孔加工 高密度互連是高端電子產品的必然要求，而微孔是實現層間互連的關鍵。對于直徑小于100微米，尤其是50微米以下的微孔，機械鉆頭易斷鉆、成本高，且孔壁質量不理想。紫外激光剝蝕系統成為最佳選擇。激光能以極高的頻率脈沖，快速、干凈地?zé)g掉環氧樹脂、玻璃纖維或聚酰亞胺等介質材料，形成孔壁光滑、形狀規則的微孔。這對于提升信號完整性、保證可靠性至關重要。在芯片封裝載板中，激光加工的微孔密度極高，是先進封裝技術不可或缺的一環。

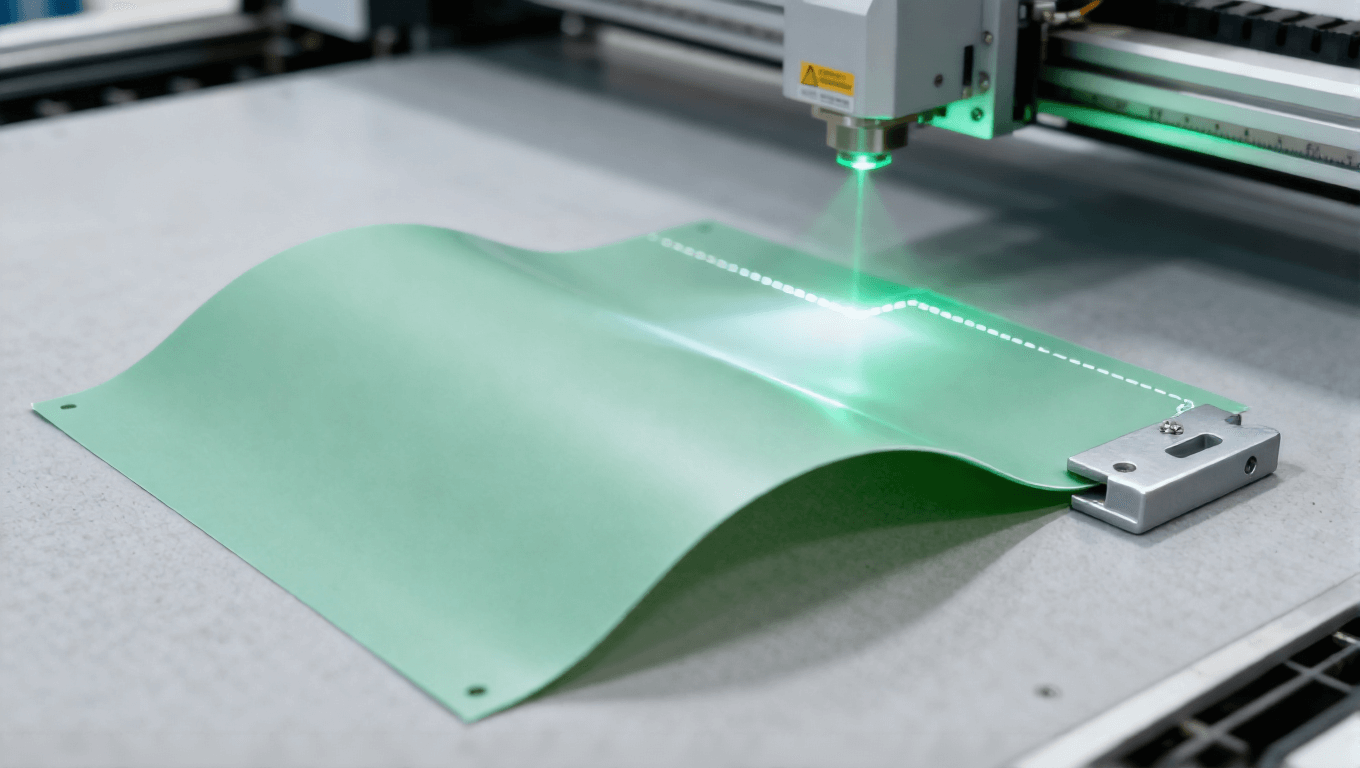

3. 柔性電路板與軟硬結合板的加工 FPC及其與PCB結合的軟硬結合板，因其可彎曲的特性，無法承受傳統的機械沖壓。激光剝蝕成為其外形輪廓切割、開窗開口以及覆蓋膜開路的唯一高效方法。通過調整激光參數，可以一次性完成多層柔性材料的精密切割，且邊緣整齊無毛刺，無應力損傷。同時，激光也可用于精細修整FPC上的焊盤，去除多余的覆蓋膜，精度遠超機械刀具。

4. 阻焊開窗與選擇性表面處理 在阻焊工序后，對于某些特定區域（如高壓元器件的散熱區、金手指連接區），需要將阻焊層去除。激光剝蝕可以精準地?zé)糁付▍^(qū)域的阻焊油墨，露出下方的焊盤或銅面，窗口邊緣清晰陡直，位置精度極高。同樣，在需要進行選擇性沉金、沉錫等表面處理前，也可用激光去除特定區域的涂覆層，實現精細化處理。

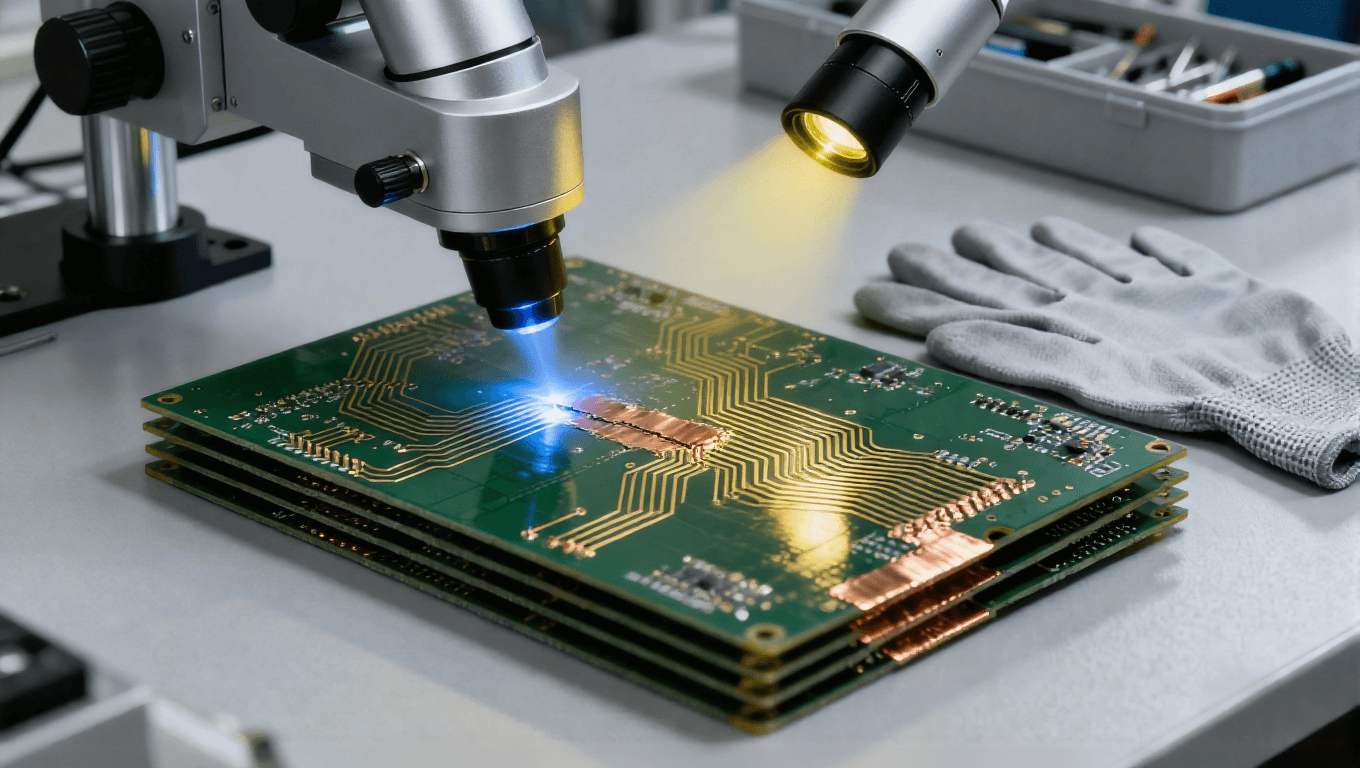

5. 原型打樣與缺陷修復 對于PCB研發階段的快速打樣，激光剝蝕無需制版，可直接根據CAD數據加工，極大縮短了樣品制作周期。此外，在生產中發現的線路短路、導線過寬等缺陷，可以用激光進行微米級修調，精確切除多余的銅，挽救昂貴的多層板，降低報廢成本。

三、激光剝蝕工藝的優勢、挑戰與應對策略

核心優勢總結：  極致精度： 輕松實現微米級加工，滿足HDI和封裝技術要求。  流程簡化： 激光直寫等技術減少了傳統工序，提高了生產效率與靈活性。  材料適應性廣： 無論是硬板、軟板還是特殊陶瓷基板，激光都能有效加工。  提升良率與可靠性： 非接觸加工減少損傷，光滑的孔壁和線路邊緣有利于信號傳輸和長期可靠性。  綠色制造： 大幅減少化學廢液排放，環境友好。

激光剝蝕工藝已經不再是PCB制造中一個可選的輔助手段，而是邁向高端制造的必由之路。它以其無與倫比的精度、靈活性和環保優勢，正在深刻重塑PCB行業的制造格局。從智能手機的主板到自動駕駛的雷達系統，從可穿戴設備的柔性電路到高性能計算服務器的載板，背后都有激光剝蝕技術的默默貢獻。了解更多詳情歡迎聯系IPCB愛彼電路技術團隊
