當今快速發展的無線通信領域，高頻毫米波天線板作為5G、物聯網和衛星通信等技術的核心組件，正日益受到廣泛關注。毫米波頻段通常指30GHz至300GHz的頻率范圍，其高頻特性使得天線板在實現高帶寬、低延遲傳輸方面具有獨特優勢。然而，高頻毫米波天線板的設計和制造也面臨諸多挑戰，如信號衰減、材料選擇和工藝精度等。本文將深入探討高頻毫米波天線板的基本原理、關鍵技術、制造工藝、應用場景以及未來發展趨勢，幫助讀者全面理解這一前沿技術。通過本文，您將了解到高頻毫米波天線板如何推動現代通信技術的革新，并為相關行業的工程師和研究人員提供實用參考。

什么是高頻毫米波天線板？

高頻毫米波天線板是一種專門用于處理毫米波頻段信號的印刷電路板（PCB），它集成了天線元件、傳輸線和匹配網絡，以實現高頻信號的發射和接收。毫米波頻段介于微波和太赫茲波之間，具有波長短、頻率高的特點，這使得天線板能夠在有限空間內實現高增益和高方向性。高頻毫米波天線板通常采用特殊的基板材料，如聚四氟乙烯（PTFE）或陶瓷填充復合材料，以減少信號損耗和介電常數變化。此外，其設計需考慮電磁兼容性、熱管理和微型化要求，以適應5G基站、自動駕駛雷達和醫療設備等應用。

高頻毫米波天線板的核心在于其能夠有效處理毫米波信號，這要求天線結構精確控制波束形成和極化特性。例如，在5G網絡中，毫米波天線板支持多輸入多輸出（MIMO）技術，通過多個天線單元協同工作，提升網絡容量和覆蓋范圍。同時，由于毫米波信號易受大氣吸收和障礙物阻擋影響，天線板的設計需優化輻射模式和效率?？傊?，高頻毫米波天線板不僅是無線通信系統的“眼睛”和“耳朵”，更是實現高速數據傳輸和低功耗連接的關鍵所在。

技術原理

高頻毫米波天線板的技術原理涉及電磁波理論、天線設計和材料科學等多個領域。首先，毫米波頻段的波長通常在1mm至10mm之間，這使得天線尺寸可以大幅縮小，但同時也增加了設計復雜度。天線板的工作原理基于電磁波的輻射和接收：當高頻電流通過天線元件時，會產生電磁場，形成定向波束；反之，當電磁波撞擊天線時，會感應出電流，實現信號接收。

在毫米波頻段，天線板的性能高度依賴于阻抗匹配和輻射效率。阻抗匹配確保信號從傳輸線到天線元件的無縫傳遞，減少反射損耗。常用的匹配技術包括使用微帶線、共面波導或接地共面波導結構。例如，微帶天線因其結構簡單、易于集成而廣泛應用于高頻毫米波天線板中。其輻射單元通過微帶線與饋電網絡連接，通過調整貼片尺寸和基板厚度，可以優化工作頻率和帶寬。

另一個關鍵技術是波束成形，它通過相位控制實現動態波束指向，提升信號覆蓋和抗干擾能力。在高頻毫米波天線板中，波束成形通常采用相控陣技術，其中多個天線單元組成陣列，通過數字信號處理器調整各單元的相位和幅度。這不僅適用于5G Massive MIMO系統，還能在雷達和衛星通信中實現精準目標跟蹤。

材料選擇對高頻毫米波天線板的性能至關重要。由于毫米波信號易受介電損耗和導體損耗影響，基板材料需具備低介電常數（Dk）和低損耗因子（Df）。常見材料包括羅杰斯（Rogers）系列的PTFE基板或液晶聚合物（LCP），這些材料在高頻下穩定性高，能減少信號衰減。此外，導體層通常使用銅箔，但其表面粗糙度需嚴格控制，以降低趨膚效應帶來的額外損耗。

熱管理也是高頻毫米波天線板設計中的重要環節。毫米波器件在運行時會產生大量熱量，若散熱不當，可能導致性能下降或壽命縮短。因此，天線板常集成散熱孔、金屬基板或熱界面材料，以確保穩定運行。仿真工具如HFSS或CST在設計中不可或缺，它們能模擬電磁場分布和熱行為，優化天線參數。

總之，高頻毫米波天線板的技術原理融合了高頻電磁學、材料工程和信號處理，通過精密設計實現高效能無線通信。隨著計算能力的提升和仿真技術的進步，天線板正朝著更高集成度和智能化方向發展。

制造工藝

高頻毫米波天線板的制造工藝是一個高度精細的過程，涉及材料準備、圖形轉移、層壓、鉆孔和表面處理等多個步驟。由于毫米波頻段對精度要求極高，工藝中的微小偏差都可能導致性能顯著下降。因此，制造過程需在潔凈環境中進行，并采用先進設備確保一致性。

首先，材料準備是制造的基礎。高頻毫米波天線板通常使用高頻層壓板作為基材，如羅杰斯RO4000系列或泰康尼克Taconic系列。這些材料具有穩定的介電性能和低熱膨脹系數。基板的選擇需根據應用需求確定，例如在5G應用中，常采用陶瓷填充的PTFE材料以平衡成本和性能?；灞砻娓采w銅箔，其厚度和粗糙度需精確控制，以減少高頻信號損耗。

接下來是圖形轉移過程，這是定義天線圖案的關鍵步驟。制造商會使用光刻技術：先在基板上涂覆光敏抗蝕劑，然后通過光掩模曝光，將設計好的天線圖形轉移到基板上。之后，通過化學蝕刻去除多余銅層，形成微帶線或天線元件。對于高頻毫米波天線板，圖形轉移的精度需達到微米級，以確保阻抗匹配和信號完整性。激光直接成像（LDI）技術在此過程中廣泛應用，它能實現高分辨率圖案，減少對齊誤差。

層壓工藝用于多層天線板的制造。高頻毫米波天線板常采用多層結構以集成更多功能，如嵌入濾波器或功率分配器。在層壓過程中，各層基板通過預浸料粘合，在高溫高壓下固化形成整體。關鍵控制參數包括溫度、壓力和時間，以避免分層或氣泡產生。層壓后，需進行X射線檢測，確保層間對齊精度。

鉆孔是另一個關鍵環節，用于創建通孔或盲孔，實現層間互連。在高頻毫米波天線板中，鉆孔尺寸通常很?。ㄖ睆娇尚∮?/span>0.1mm），以減小寄生電容和電感。激光鉆孔是首選方法，因為它能實現高精度和清潔孔壁。鉆孔后，會進行孔金屬化，通過化學鍍銅在孔內形成導電層，確保信號傳輸連續性。

表面處理是制造的最后步驟，旨在保護天線板并提升焊接性能。常用方法包括化學鍍鎳浸金（ENIG）或沉銀，這些涂層能防止氧化并維持低接觸電阻。對于高頻應用，表面處理需均勻且薄，以避免引入額外損耗。完成后，天線板會經過嚴格測試，包括矢量網絡分析（VNA）測量S參數，以及環境可靠性測試，確保在溫度、濕度變化下性能穩定。

整個制造工藝強調自動化和質量控制。隨著工業4.0的推進，智能工廠利用物聯網傳感器實時監控工藝參數，提升良率。盡管制造高頻毫米波天線板成本較高，但其在5G和自動駕駛等領域的廣泛應用，正推動工藝不斷創新，例如采用添加劑制造（3D打?。﹣韺崿F(xiàn)更復雜結構。

應用場景

高頻毫米波天線板在多個前沿領域發揮著關鍵作用，其高帶寬和低延遲特性使其成為現代通信和傳感系統的核心。以下是一些主要應用場景。

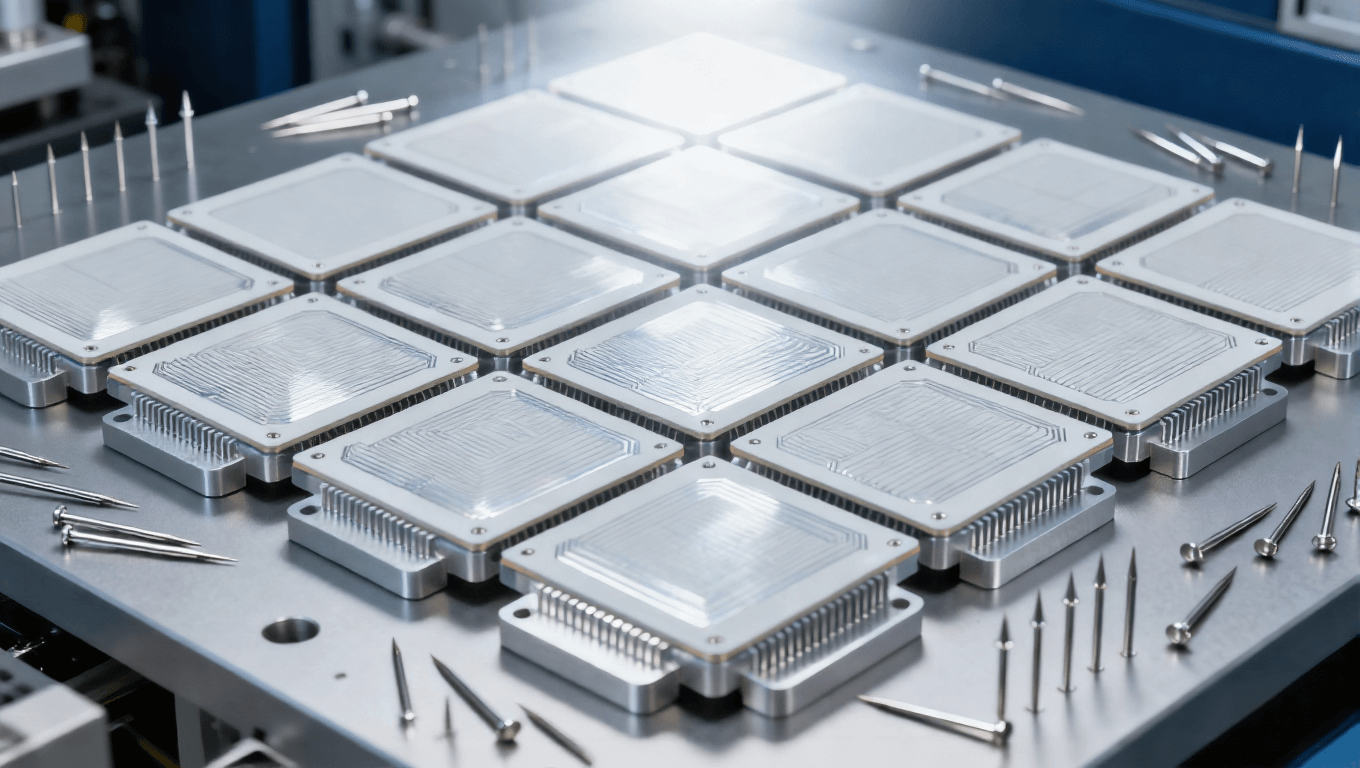

在5G通信中，高頻毫米波天線板是實現超高速數據傳輸?shù)幕A(chǔ)。5G網絡使用毫米波頻段（如28GHz和39GHz）來提供千兆比特每秒的速率，支持增強移動寬帶（eMBB）應用，如4K/8K視頻流和虛擬現實。天線板集成于基站和用戶設備中，通過Massive MIMO技術形成窄波束，提升頻譜效率。例如，在城市熱點區域，毫米波小基站部署使用高頻天線板，以彌補覆蓋盲區，同時減少干擾。

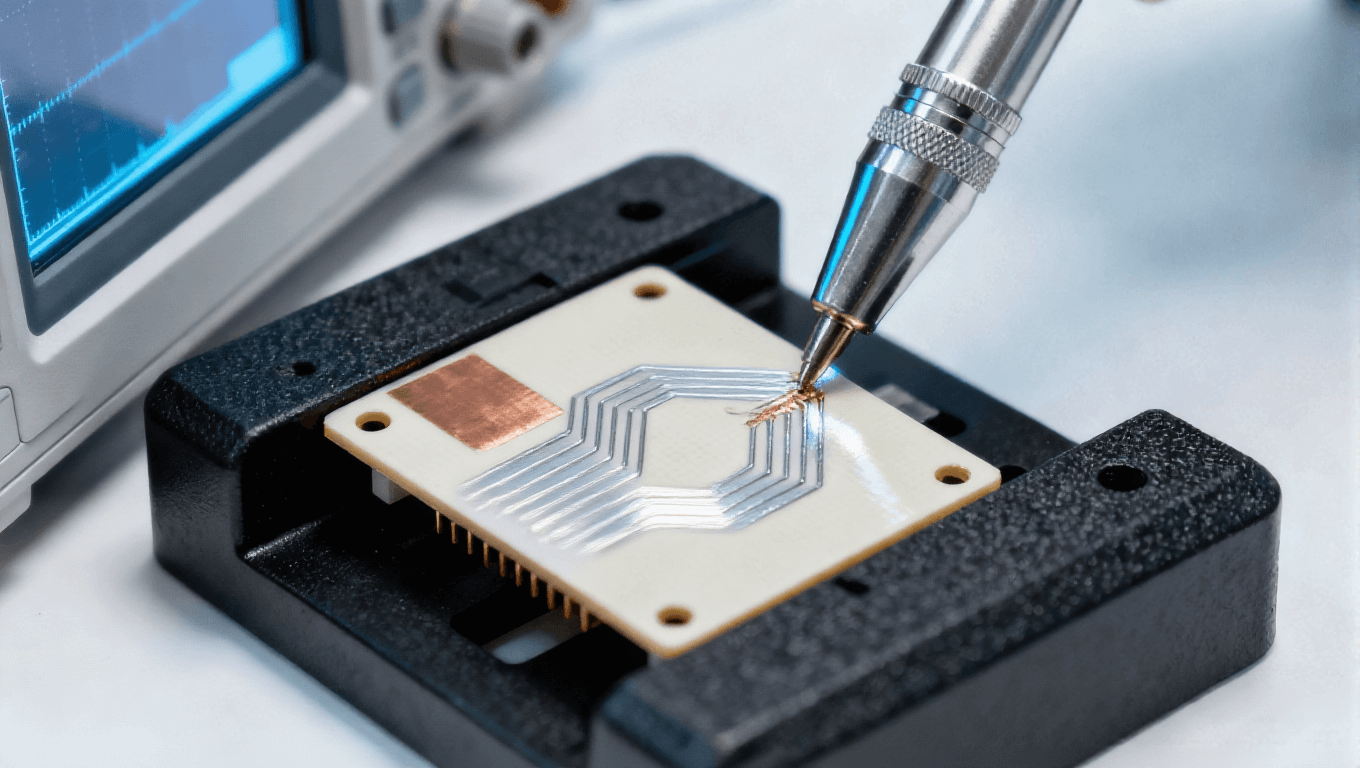

自動駕駛和高級駕駛輔助系統（ADAS）是另一個重要應用領域。高頻毫米波天線板用于車載雷達系統，如77GHz頻段的毫米波雷達，實現目標檢測、距離測量和防碰撞。這些天線板具有高分辨率，能在惡劣天氣下可靠工作，通過相控陣技術實時掃描環境。與激光雷達相比，毫米波雷達成本較低且穿透力強，因此在高階自動駕駛中廣泛應用。

衛星通信也受益于高頻毫米波天線板。低地球軌道（LEO）衛星星座，如星鏈（Starlink），使用毫米波頻段進行星間和星地鏈接。天線板在衛星終端中實現輕量化和高增益，支持全球?qū)拵Щヂ?lián)網接入。此外，在軍事和航天領域，毫米波天線板用于保密通信和遙感，其高頻特性提供抗干擾能力和高數據率。

醫療電子是新興應用場景。高頻毫米波天線板集成于醫療成像設備，如毫米波雷達用于非侵入式檢測，幫助早期診斷癌癥或監控生命體征。在物聯網（IoT）中，毫米波天線板支持智能家居和工業物聯網，實現設備間高速通信。例如，在工廠自動化中，毫米波傳感器用于精準定位和監控生產線。

此外，高頻毫米波天線板還應用于航空航天、國防和消費電子。在航空航天中，用于機載通信和導航系統；在消費電子中，未來可能集成于智能手機，支持毫米波5G連接?？傮w而言，這些應用展示了高頻毫米波天線板的多樣性和重要性，隨著技術成熟，其應用范圍將進一步擴大。

優勢與挑戰

高頻毫米波天線板具有顯著優勢，但也面臨諸多挑戰，這些因素共同影響著其發展和應用。

優勢方面，首先，高頻毫米波天線板提供極高的帶寬，這在5G和未來6G通信中至關重要。毫米波頻段可用頻譜資源豐富，支持多吉比特每秒的數據傳輸，滿足高清視頻、云游戲和大數據應用需求。其次，天線尺寸小，便于集成于緊湊設備中，如智能手機或可穿戴設備，這有利于產品微型化。此外，高頻毫米波天線板的方向性強，通過波束成形減少干擾，提升信號質量和能效。在雷達應用中，高分辨率使其能檢測微小目標，提升安全性和精度。最后，隨著制造工藝進步，天線板成本正逐步降低，推動大規模部署。

然而，挑戰也不容忽視。毫米波信號易受大氣吸收和雨衰影響，導致傳輸距離有限，通常需要中繼或密集部署基站。例如，在5G網絡中，毫米波覆蓋范圍僅幾百米，相比低頻段覆蓋能力較弱。其次，設計和制造復雜度高，天線板對材料缺陷和工藝誤差敏感，可能導致性能波動。成本也是一個問題，高頻材料如專用層壓板價格昂貴，且制造過程需高精度設備，增加總體投資。此外，熱管理挑戰突出，毫米波器件發熱量大，若散熱不足，可能影響可靠性和壽命。最后，標準化和互操作性問題存在，不同廠商的天線板可能兼容性差，需行業協作推動統一規范。

為應對這些挑戰，研究人員正開發新技術，如使用人工智能優化天線設計，或探索新材料如石墨烯以提升散熱和導電性能。同時，政府和企業投資基礎設施，以擴展毫米波網絡覆蓋?？傮w而言，高頻毫米波天線板的優勢驅動創新，而挑戰促使持續改進，預計未來隨著技術突破，其應用將更加普及。

未來發展趨勢

高頻毫米波天線板的未來發展趨勢將聚焦于技術創新、集成化和可持續發展，以應對日益增長的市場需求。

首先，技術創新將推動天線板向更高頻率和更寬帶寬發展。隨著6G研究的啟動，頻段可能擴展到太赫茲范圍，天線板需支持更高數據速率和更低延遲。新材料如 metamaterials（超材料）將被引入，實現可重構天線，動態調整頻率和波束方向。此外，人工智能和機器學習將廣泛應用于天線設計和優化，通過大數據分析預測性能，縮短開發周期。

集成化是另一個關鍵趨勢。高頻毫米波天線板將與其他射頻前端組件（如功率放大器和濾波器）集成于單一封裝中，形成系統級封裝（SiP）或單片微波集成電路（MMIC）。這不僅能減少尺寸和重量，還能提升整體效率。在消費電子中，天線板可能與傳感器融合，支持多模態通信，例如在智能手機中同時處理毫米波和Sub-6GHz信號。

可持續發展也將影響未來方向。制造業將更多采用環保材料和工藝，如使用無鹵素基板或減少化學廢物。能源效率提升是關鍵，通過優化設計降低功耗，支持綠色通信。此外，回收和再利用舊天線板將成為行業標準，以減少電子廢物。

市場方面，高頻毫米波天線板在自動駕駛、智能城市和醫療領域的應用將快速增長。據預測，到2030年，全球毫米波天線市場價值可能超過百億美元，驅動企業加大研發投入。合作與標準化也將加強，國際組織如IEEE和ITU將制定統一協議，確?；ゲ僮餍浴?/span>

總之，高頻毫米波天線板的未來充滿機遇，技術創新和跨領域合作將使其在數字化世界中扮演更核心角色。企業和研究人員需緊跟趨勢，以抓住這一波技術革命的紅利。

高頻毫米波天線板作為現代無線通信的基石，其技術復雜性、制造精度和廣泛應用使其成為行業焦點。本文從基本原理、制造工藝到應用場景和未來趨勢，全面解析了這一關鍵技術。盡管面臨信號衰減和成本挑戰，但通過持續創新，高頻毫米波天線板正推動5G、自動駕駛和物聯網等領域的變革。對于工程師和決策者而言，深入理解其特性和發展動態，將有助于在競爭激烈的市場中搶占先機。未來，隨著材料科學和人工智能的進步，高頻毫米波天線板有望實現更高效、更智能的通信解決方案，為全球連接注入新動力。
