在今天的電子設備里，電路板（PCB）幾乎就是整個系統的心臟。它的動態特性，說白了，就是它在各種“折騰”下的表現，這直接關系到產品能不能穩定、可靠地工作?，F(xiàn)在電子產品越來越追求高頻、高速、高密度，電路板在復雜環境下怎么表現，已經成了設計和制造時必須重點關注的問題。動態特性測試可不只是老掉牙的機械振動分析，現在還得看熱循環、信號完整性、電源穩定性等等，光靠一招鮮肯定不夠，得用綜合的測試手段和更先進的工具。接下來，我會詳細聊聊電路板動態特性測試的原理、關鍵技術、實戰案例和未來趨勢，給電子工程師和質控人員一個全面的技術參考。

一、電路板動態特性測試的重要性和基礎理論

所謂電路板動態特性，其實就是它在各種變化環境下的反應，包括機械、熱和電氣三個方面。這些特性決定了產品能撐多久、靠不靠譜。

理論上講，電路板動態特性涉及振動理論、熱力學、電磁場理論，還有材料科學。機械方面，電路板可以看作多自由度振動系統，用模態分析、頻響分析這些辦法來搞清楚它怎么抖。熱方面，熱傳導、對流、輻射這些過程決定了溫度變化下電路板的命運。電氣方面，得靠傳輸線理論、電磁兼容性原理分析信號完整性。

動態特性測試的重要性體現在好幾個環節。剛開始設計時，動態測試能驗證仿真模型靠不靠譜，幫你優化布局和結構。制造環節，測試是質量控制的利器，保證產品符合設計要求。用的時候，定期測測還能發現苗頭不對，提前維修，避免大故障。

現在電子產品越來越小、越來越輕，電路板的功率密度也跟著升，工作環境也“花樣”更多。這對動態特性測試提出了更高要求。比如說，汽車電子的電路板要撐得住大溫差、大振動；航空航天的更極端，要在各種極限條件下也不掉鏈子；5G設備得保證高頻信號的完整性。都離不開動態特性測試。

二、電路板機械動態特性測試方法和技術

機械動態特性測試主要是看電路板在振動、沖擊和機械應力下的表現，也是保證結構可靠性的關鍵。

振動測試

振動測試基本分兩種：正弦振動和隨機振動。正弦振動測試就是讓電路板在某個頻率下抖一抖，找共振點和薄弱環節。測試時把板子固定好，用預定頻率掃一遍，同時用加速度傳感器盯著關鍵部位的反應。隨機振動模擬的是現實環境的“亂抖”，更貼近實際。

現在的振動測試系統一般都用多通道采集加上專業分析軟件，能實時監測參數，自動出報告。高級一點的還能多軸同時激勵，更真實地模擬復雜環境。測試時要特別關注共振頻率、阻尼比、模態振型這些參數，這些直接影響抗振能力。

沖擊測試

沖擊測試主要是看電路板能不能扛得住突如其來的“暴擊”。常用的有半正弦波、鋸齒波、梯形波沖擊。測試時用沖擊臺給板子來一下，記錄下沖擊響應譜。

這里重點看峰值加速度、沖擊持續時間、恢復特性。比如手機、平板這些便攜設備，電路板必須抗摔，沖擊測試就得模擬真實跌落。

疲勞測試

疲勞測試就是讓電路板反復受力，看它能撐多久。方法有等幅疲勞和譜載疲勞，后者更接近真實工況。測試時要盯著剛度退化、裂紋擴展這些指標，還得建壽命預測模型。

現在的疲勞測試設備常配在線監測裝置，能實時追蹤損傷進展。結合有限元分析和實驗數據，工程師能更準地預判壽命，對薄弱環節有針對性優化。

三、電路板熱動態特性測試與分析

熱動態特性測試主要看電路板在溫度變化下的表現，比如導熱性、熱膨脹和溫度循環耐久性。

溫度循環測試

做溫度循環測試時，把電路板放進溫箱，按預設溫度曲線循環加熱和冷卻。測試參數包括溫度范圍、升溫速率、保溫時間，得根據實際應用場景設定。

測試時用熱電偶或紅外熱像儀監控不同部位的溫度分布，特別要看溫度梯度大的地方。用應變計測熱應力引起的變形，評估熱機械可靠性。現在的溫度循環測試系統都能自動控制和記錄數據，效率高，誤差小。

熱沖擊測試

熱沖擊測試是溫度循環的加強版，溫度變化更快，比如電路板在冷熱溫箱之間迅速轉移，或者用液體介質實現快速溫差。這種方法能迅速暴露材料界面的問題，比如焊點、分層風險。

這里得關注熱膨脹系數匹配、界面結合強度等參數。失效分析用SEM和能譜分析，查清原因，為材料和工藝優化提供依據。

熱傳導性能測試

熱傳導性能測試主要看板子的散熱能力，尤其對高功率密度電路板特別重要。方法有穩態法和瞬態法，分別測熱阻和熱物性參數。

現在用得多的還有紅外熱成像、熱反射測量這些非接觸式測試，能獲取全面的溫度場信息，幫助優化散熱設計，保證電路板在額定功率下不發燙。

四、電路板電氣動態特性測試技術

電氣動態特性測試，主要關心電路板在動態條件下的電氣性能，包括信號完整性、電源完整性和電磁兼容性。

信號完整性測試

信號完整性測試關注高頻信號在電路板上傳輸?shù)馁|(zhì)量。常見方法有眼圖、時域反射計和矢量網絡分析。眼圖能直觀看到時序抖動、噪聲容限；時域反射計定位阻抗不連續，分析反射和串?dāng)_。

現在的測試一般用高速示波器、網絡分析儀，再加上仿真軟件，建立完整信道模型。測試時要盯著上升時間、過沖、下沖、振鈴這些信號細節，保證時序要求。

電源完整性測試

電源完整性主要看電源分配網絡的表現，包括直流壓降、交流阻抗和噪聲。直流壓降測導電性，交流阻抗用網絡分析儀測，保證目標頻率下阻抗夠低。

測試時要特別注意電源噪聲、地彈效應、同步開關噪聲等。多探頭同步測量技術能同時采多個點，數據更全面。

電磁兼容性測試

電磁兼容性測試主要看電路板的電磁發射和抗干擾能力，包括傳導發射、輻射發射和抗擾度。傳導發射測的是電源線、信號線的電磁噪聲；輻射發射關注空間電磁能量。

抗擾度測試像靜電放電、電快速脈沖、浪涌這些，驗證電路板在惡劣環境下是否還能正常工作。測試通常在屏蔽暗室做，用專業天線和接收機，保證測試結果靠譜。

五、綜合測試案例和行業應用

舉幾個實際案例，看電路板動態特性測試到底怎么落地。

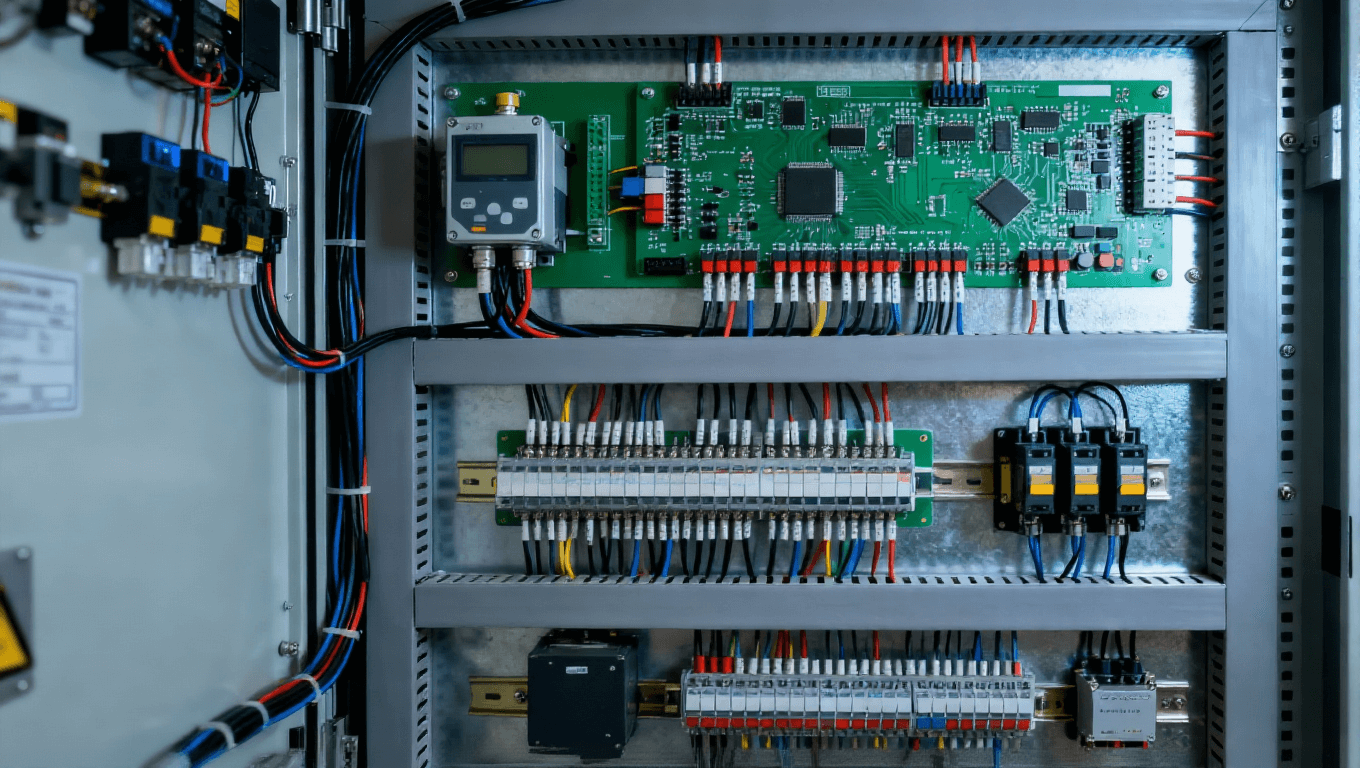

工業控制系統案例

某工業設備制造商發現，新產品電路板在振動環境下老出故障。經過動態特性測試，發現125Hz有共振點，導致焊點開裂。最后他們改進了安裝結構，加了加強筋和阻尼材料，電路板通過了振動測試，故障率大幅下降。

這里用到了模態測試和頻率響應分析，多通道采集系統記錄了振動下的動態反應，通過實驗?zāi)B(tài)分析，找準了共振點，為結構優化提供了依據。

汽車電子案例

某汽車電子供應商開發發動機控制單元時，遇到高溫下可靠性問題。熱動態特性測試后發現，溫度循環導致基材分層，主要是熱膨脹系數不匹配。最后換了高Tg材料，優化散熱設計，問題解決。

工程師用紅外熱像儀監測溫度分布，結合有限元分析模擬熱應力。對比測試和仿真數據，驗證了新方案的有效性，保證了產品在發動機艙惡劣環境下的可靠性。

通信設備案例

某5G基站設備制造商遇到高速信號完整性問題。電氣動態特性測試后發現，阻抗不連續和串?dāng)_是主因。團隊優化布線、層疊設計，加了匹配電阻，信號質量明顯提升。

他們用時域反射計、矢量網絡分析儀和電磁仿真軟件建了精確模型，還開發了自動測試程序，提高測試效率，保證了批量生產一致性。

六、測試數據分析和智能診斷技術

測試技術進步很快，但數據一多，如何挖到有用信息成了新難題?，F(xiàn)在常用方法包括統計分析和機器學習。

數據預處理和特征提取

原始數據里噪聲、干擾不少，得先處理下，比如數字濾波、異常值檢測、數據對齊。特征提取就是把處理過的數據變成有用的參數，比如共振頻率、阻尼比、溫度梯度、熱阻值這些。

現在的測試系統大多帶集成的數據預處理功能，自動清洗和提取特征。時頻分析、小波變換等信號技術也常用在非平穩信號分析上。

機器學習應用

機器學習給測試診斷帶來了新玩法。監督學習可以做故障分類和預測，比如用支持向量機、隨機森林識別故障模式。無監督學習（如聚類分析）可以發現異常，實現早期預警。

深度學習在圖像識別方面有優勢，比如用卷積神經網絡分析熱像圖檢測異常熱點，或者識別材料微觀結構缺陷。

七、未來趨勢和挑戰

智能化發展

AI和物聯網的結合，讓測試系統越來越智能。智能傳感器能實時監控電路板狀態，邊緣設備能本地處理數據，云平臺則負責大數據存儲和分析。這樣做能實現持續監測，支持預測性維護和智能決策。

自適應測試也是個趨勢，系統能根據實時監測結果自動調整參數，優化過程，提高效率。比如振動測試?yán)铮到y(tǒng)自動識別共振頻率，重點測試相關頻段。

新材料與新工藝的挑戰

新材料（如柔性基材、高頻材料、導熱材料）帶來新難題。柔性電路板測試要考慮彎折等特殊情況，傳統方法不一定行得通。

新工藝（比如嵌入式元件、3D打印電路）結構更復雜，材料組合更多樣，也需要開發專門的測試方法和標準。

標準化和跨學科合作

隨著測試技術越來越復雜，標準化工作變得非常重要。國際組織如IPC、JEDEC、IEC都在制定新標準，保證跟得上技術發展。同時，機械、電子、材料、軟件等多領域的合作也越來越不可或缺。
