電子制造行業，PCB和PCBA是兩個高頻出現的專業術語，無論是采購對接、生產加工還是技術溝通，都離不開對這兩個概念的清晰認知。但對于行業新人或非技術崗位從業者來說，很容易將兩者混淆，甚至直接等同。事實上，PCB和PCBA雖緊密關聯，卻屬于電子制造流程中兩個不同階段的產物，核心差異體現在定義、工藝、功能等多個層面。本文將從技術視角出發，全面解析PCB和PCBA的區別，幫助讀者建立系統認知，為實際應用中的選型、溝通提供專業支撐。
PCB是 Printed Circuit Board 的縮寫，中文名稱為 “印刷電路板”，也常被稱為 “印制板” 或 “基板”。它是電子設備的核心載體，通過在絕緣基材上蝕刻形成導電圖形，為電子元器件提供固定安裝位置和電氣連接路徑。
PCB的本質是 “絕緣基板 + 導電線路” 的組合體，不包含任何電子元器件。其核心作用是實現電子元器件的物理固定和電氣互聯，減少導線連接的混亂性，提高電子設備的可靠性和集成度。

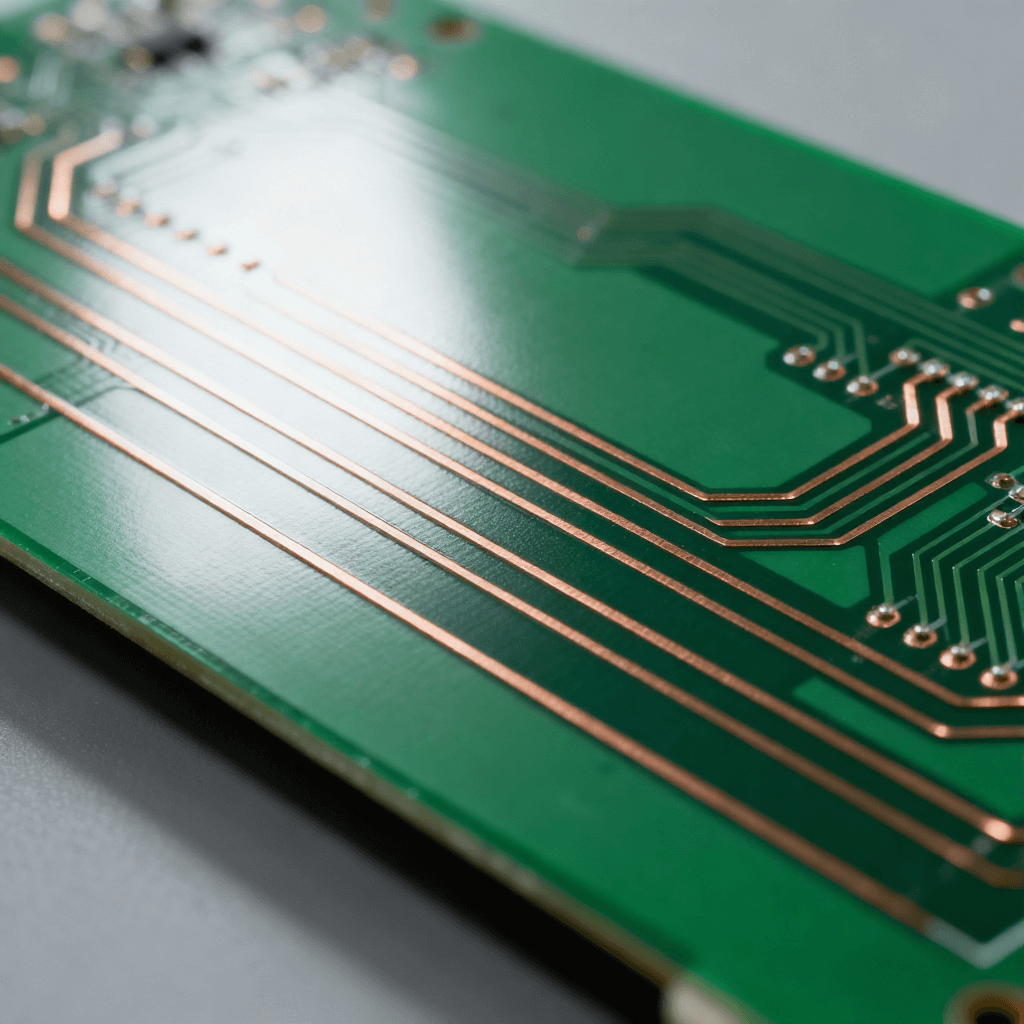

從外觀來看，PCB 通常是硬質或柔性的板材，表面分布著銅箔形成的線路圖案，常見的顏色有綠色、黑色、藍色等（綠色為行業主流，主要因綠色阻焊劑的防護性能更優）。根據線路層數，PCB 可分為單面板、雙面板和多層板，其中多層板因集成度高，廣泛應用于智能手機、電腦、工業控制設備等復雜電子產品中。
PCB的制造屬于 “基板加工” 范疇，核心工藝圍繞 “絕緣基材處理 + 導電線路成型” 展開，主要流程包括：
? 基材裁剪：根據產品尺寸需求，將原始覆銅板（絕緣基材 + 表面銅箔）裁剪為合適大??；

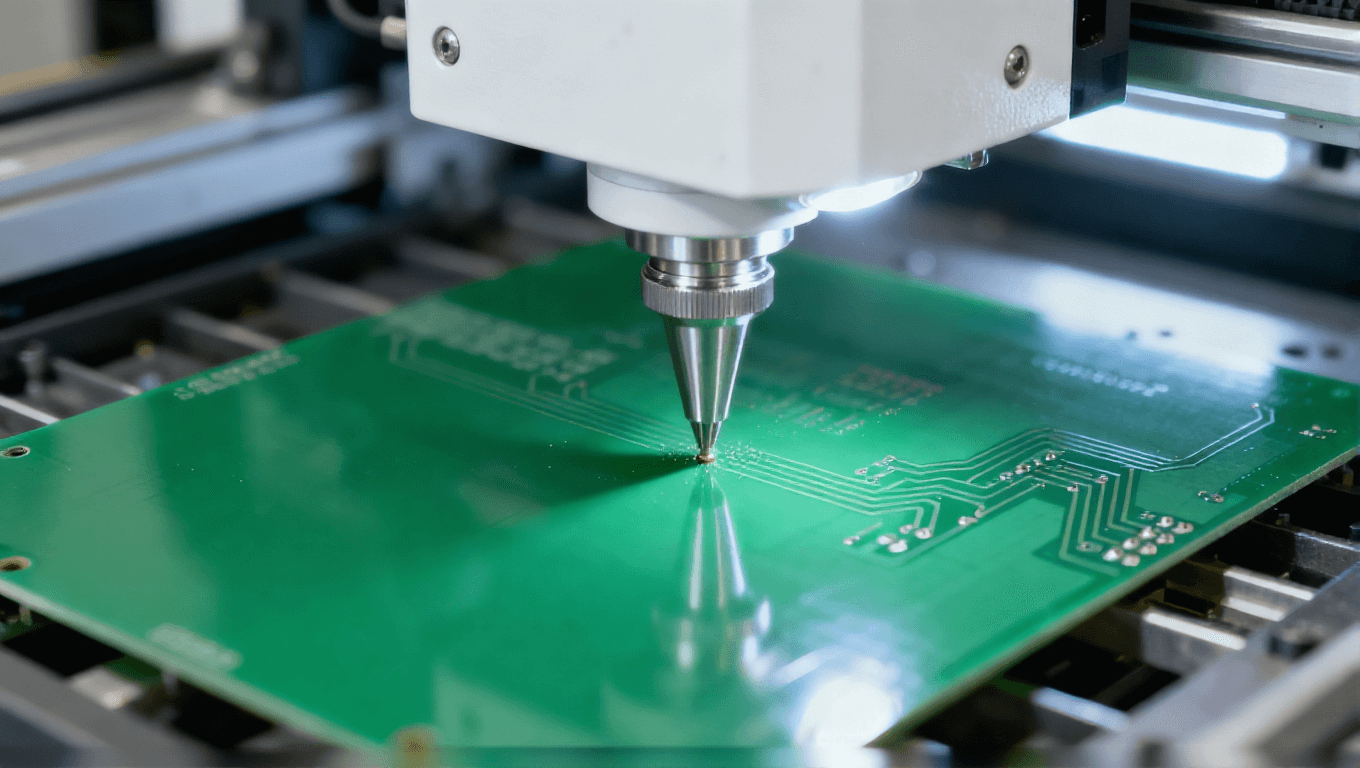

? 鉆孔：通過數控鉆孔設備，在基板上鉆出元器件引腳安裝孔和過孔（用于多層板層間互聯）；
? 線路制作：采用光刻、蝕刻工藝，將銅箔蝕刻成設計好的導電線路圖案，去除多余銅箔；
? 阻焊處理：在基板表面涂覆阻焊劑（常用綠色），保護導電線路免受氧化、劃傷，同時防止焊接時出現橋連短路；
? 絲印標識：在阻焊層表面印刷元器件標號、極性標識、公司 LOGO 等信息，方便后續元器件焊接和維修；
? 成型加工：通過沖裁或銑削工藝，將基板加工成最終產品形狀，同時進行邊緣打磨、質量檢測等工序。
整個 PCB 加工過程不涉及電子元器件的裝配，最終產出的是 “空板”，不具備完整的電氣功能，僅為后續元器件裝配提供基礎載體。
PCBA是 Printed Circuit Board Assembly 的縮寫，中文名稱為 “印刷電路板組件” 或 “印制板組裝件”。它是在 PCB 的基礎上，通過焊接、組裝等工藝，將電阻、電容、芯片、連接器等電子元器件固定并連接在 PCB 上，最終形成具備特定電氣功能的成品組件。
PCBA 的本質是 “PCB + 電子元器件 + 裝配工藝” 的組合體，是具備完整電氣功能的電子組件。如果說 PCB 是 “骨架”，那么電子元器件就是 “肌肉和器官”，PCBA 則是一個完整的 “功能體”。

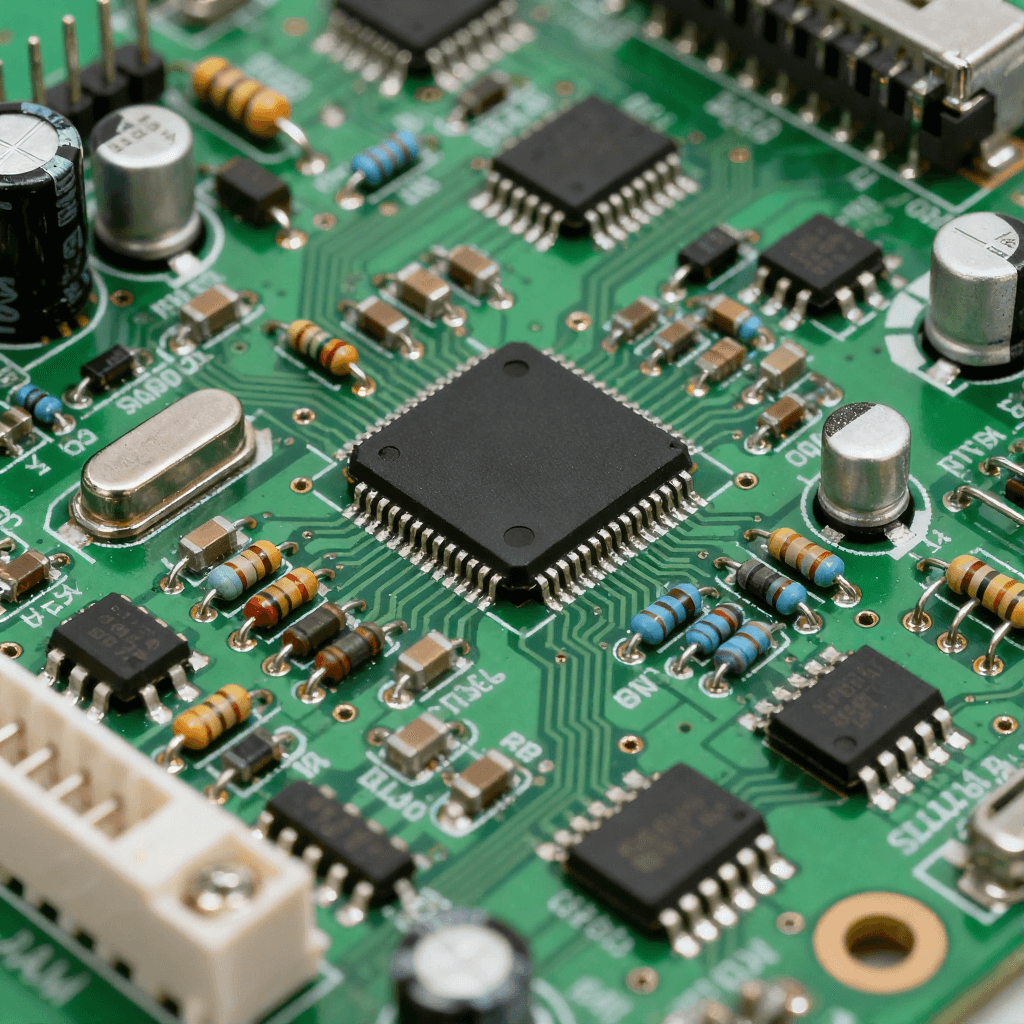

從外觀來看，PCBA 表面布滿了各種電子元器件，線路被元器件覆蓋，僅露出部分引腳和標識。根據裝配工藝的不同，PCBA 可分為通孔插裝（THT）、表面貼裝（SMT）以及混合裝配三種類型。其中 SMT 工藝因元器件體積小、裝配密度高，已成為當前 PCBA 制造的主流工藝，廣泛應用于消費電子、汽車電子、物聯網設備等領域。
PCBA 的制造是 “基板裝配” 范疇，核心工藝圍繞 “元器件焊接 + 組裝檢測” 展開，且必須以 PCB 為基礎載體，主要流程包括：
? 元器件采購與檢驗：根據 BOM 表（物料清單）采購對應型號的電子元器件，通過視覺檢測、電性能測試等方式篩選合格元器件；
? PCB 預處理：對 PCB 進行清潔、烘干處理，去除表面油污和雜質，保證焊接可靠性；
? 焊接工藝：

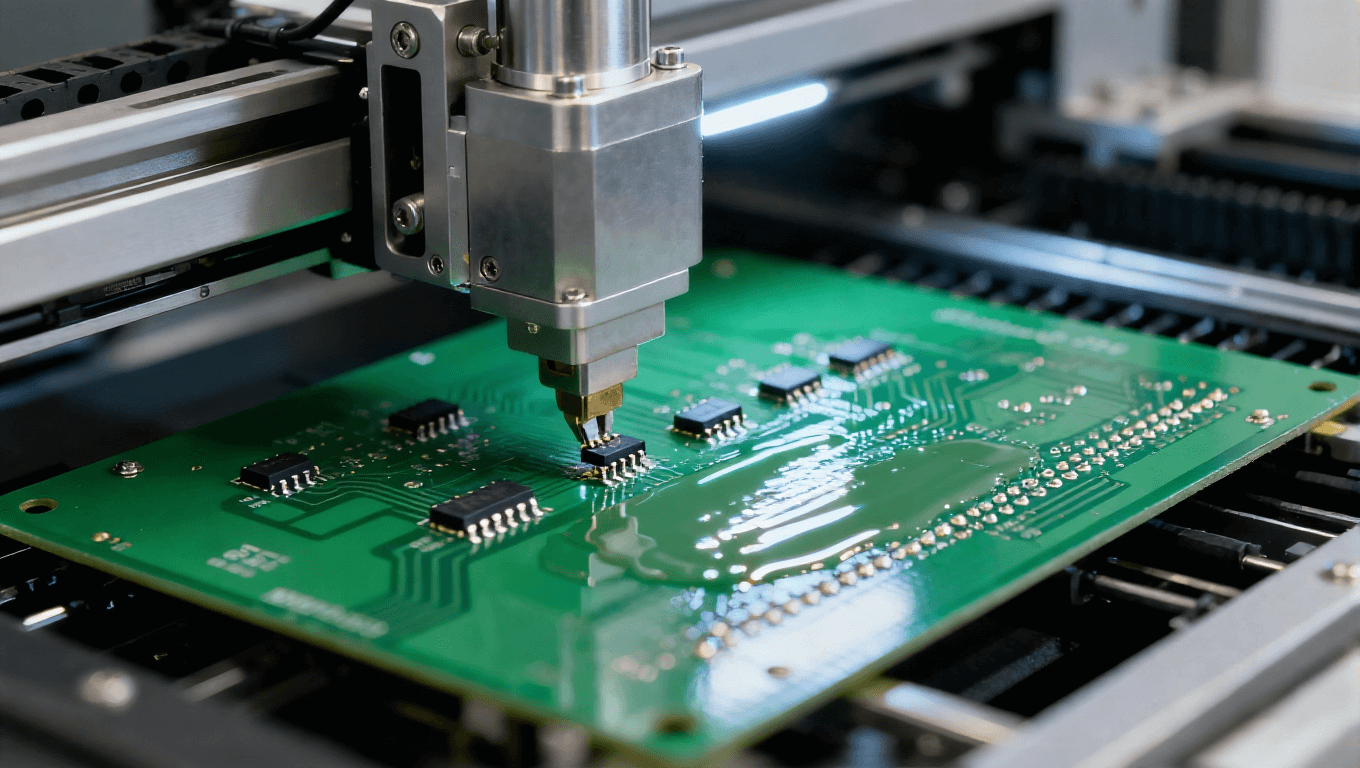

? SMT 工藝：通過鋼網印刷將焊膏涂覆在 PCB 焊盤上，利用貼片機將表面貼裝元器件精準放置在焊盤位置，再通過回流焊爐加熱使焊膏融化，冷卻后實現元器件與 PCB 的焊接固定；
? THT 工藝：將通孔元器件引腳插入 PCB 對應的安裝孔，通過波峰焊爐使焊錫浸潤引腳和焊盤，形成焊接節點；
? 人工補焊：對自動化焊接后的 PCBA 進行人工檢查，修補虛焊、漏焊、橋連等焊接缺陷；
? 清洗檢測：使用專用清洗劑去除 PCBA 表面的焊膏殘留、助焊劑等雜質，隨后通過 AOI（自動光學檢測）、X-Ray 檢測、功能測試等方式，驗證 PCBA 的焊接質量和電氣性能；
? 組裝成型：根據產品需求，進行外殼裝配、線纜連接等后續工序，最終形成完整的電子組件。
PCBA 制造完成后，具備了設計之初的電氣功能，可直接作為核心部件應用于各類電子設備中，比如手機的主板、電腦的顯卡、工業控制器的核心板等，都是典型的 PCBA 產品。

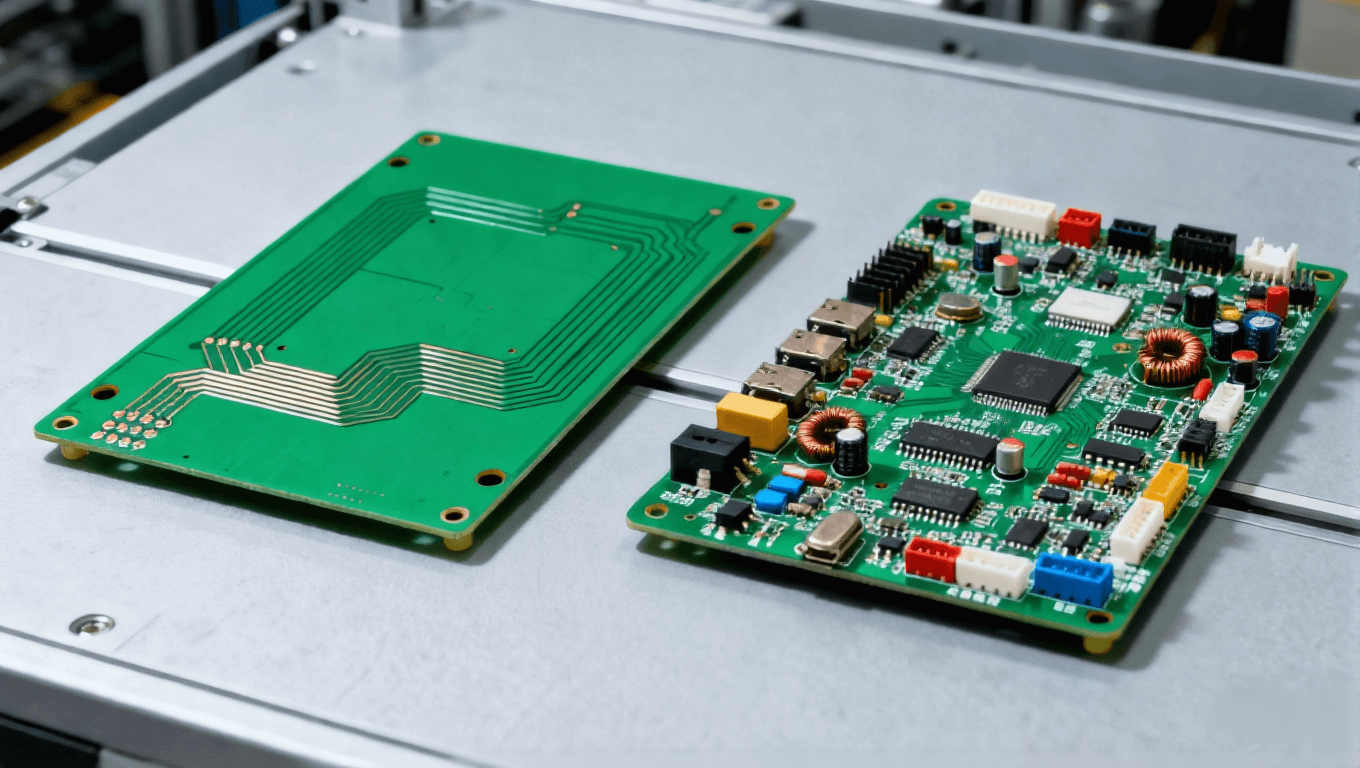

通過對 PCB 和 PCBA 的定義、工藝分析可以看出，兩者是電子制造流程中 “先后銜接、相互依存” 的兩個環節，核心區別體現在以下 6 個維度：
? PCB 是 “印刷電路板”，是不包含任何電子元器件的絕緣基板 + 導電線路組合體，屬于 “半成品”；
? PCBA 是 “印刷電路板組件”，是 PCB 裝配電子元器件后的成品，具備完整電氣功能，屬于 “成品組件”。
簡單來說，PCB 是 PCBA 的基礎載體，PCBA 是 PCB 的最終應用形態，兩者的關系可概括為 “PCB + 元器件裝配 = PCBA”。
? PCB 的組成部分僅包括絕緣基材（如 FR-4 環氧樹脂板、柔性聚酰亞胺板）、導電銅箔、阻焊劑、絲印油墨等，無電子元器件；
? PCBA 的組成部分包括 PCB 基板、各類電子元器件（電阻、電容、電感、芯片、連接器等）、焊接材料（焊膏、焊錫絲）等，是多部件集成的組合體。
? PCB 的制造工藝聚焦于 “基板加工”，核心是導電線路的成型和基板防護，不涉及元器件裝配，主要工藝包括蝕刻、鉆孔、阻焊、絲印等；
? PCBA 的制造工藝聚焦于 “元器件裝配”，核心是將元器件與 PCB 可靠連接，依賴 PCB 作為基礎，主要工藝包括焊膏印刷、貼裝、回流焊 / 波峰焊、檢測等。
兩者的工藝銜接關系為：PCB 加工完成后，才能進入 PCBA 的裝配流程，無 PCB 則無法生產 PCBA。
? PCB 的核心作用是為電子元器件提供固定位置和電氣連接路徑，僅具備 “承載和互聯” 功能，自身無法實現任何電氣功能；
? PCBA 的核心作用是實現特定的電氣功能，如信號處理、電源管理、數據傳輸?shù)?，是電子設備的核心功能單元，直接決定設備的性能。
例如，一塊手機 PCB 僅能提供線路連接，而裝配了芯片、內存、射頻器件的手機 PCBA（主板），才能實現通話、上網、拍照等功能。
? PCB 的應用場景是 “電子制造上游”，主要作為 PCBA 生產的原材料，供應給 PCBA 加工廠、電子設備制造商，不直接面向終端用戶；
? PCBA 的應用場景是 “電子制造下游”，作為核心部件集成到各類電子設備中，直接面向終端產品，如智能手機、電腦、汽車電子、工業控制設備、醫療器械等。
? PCB 的檢測重點是基板質量和線路精度，檢測項目包括線路寬度 / 間距、孔徑精度、阻焊層附著力、絕緣性能、耐溫性能等；
? PCBA 的檢測重點是焊接質量和電氣性能，檢測項目包括焊點完整性、元器件裝配正確性、無虛焊漏焊、電氣參數達標、功能正常等。
在電子設備研發、生產過程中，正確區分 PCB 和 PCBA 的差異，對采購選型、成本控制、質量管控具有重要意義。以下是行業應用中的關鍵注意事項：
? 若需自主裝配元器件，或僅需基板載體，應采購 PCB 產品，需明確 PCB 的層數、基材類型、線路精度、尺寸等參數；
? 若需直接使用具備完整功能的組件，無需自主裝配，應采購 PCBA 產品，需提供 BOM 表、PCB 文件、焊接要求等信息，由供應商完成元器件采購和裝配。
? PCB 的成本主要由基材、銅箔厚度、線路復雜度、加工工藝難度等因素決定，相對單一；
? PCBA 的成本包括 PCB 成本、電子元器件成本、焊接加工費、檢測費等，其中元器件成本往往占比最高（尤其是包含芯片的 PCBA）。
企業在預算規劃時，需根據自身需求選擇采購 PCB 或 PCBA，自主裝配元器件可能降低采購成本，但需承擔裝配設備投入、人工成本和質量風險。
? 采購 PCB 時，需重點關注基板的絕緣性能、線路蝕刻精度、孔徑公差等，避免因 PCB 質量問題導致后續焊接缺陷；
? 采購 PCBA 時，需重點關注元器件選型準確性、焊接工藝穩定性、電氣性能一致性，建議選擇具備完整檢測流程的供應商，確保產品合格率。
PCB 和 PCBA 是電子制造行業中密不可分的兩個概念，核心區別在于 “是否包含電子元器件” 和 “是否具備電氣功能”。PCB 是承載電子元器件的基礎基板，屬于半成品；PCBA 是 PCB 裝配元器件后的功能組件，屬于成品。兩者的工藝銜接構成了電子設備核心部件的制造流程，從 PCB 的基板加工到 PCBA 的元器件裝配，每一個環節的質量都直接影響最終產品的性能。
對于電子行業從業者、采購人員或研發人員來說，清晰掌握 PCB 和 PCBA 的區別，不僅能提升工作溝通效率，還能在選型、成本控制、質量管控等方面做出更合理的決策。隨著電子技術的不斷發展，PCB 的集成度將越來越高，PCBA 的裝配工藝也將更加精密，兩者的協同發展將持續推動電子設備向小型化、高性能、高可靠性方向邁進。
