一、撓性電路板基材：柔性電子的 “基因密碼”

一塊能折疊十萬次仍保持信號暢通的電路板，核心秘密藏在 0.1 毫米厚的基材里；一款能貼合人體曲線的可穿戴設備，關鍵支撐來自兼具柔韌與導電的特殊材料。撓性電路板基材，這個看似低調的電子元件 “基石”，正以無形之力重塑電子產業的形態邊界。它不僅是連接電路的物理載體，更是突破剛性限制、實現設備柔性化創新的核心關鍵。本文將從材料特性、技術優勢、應用創新到發展趨勢，全面解析這一推動電子產業變革的關鍵材料。

（一）基材定義與核心構成

撓性電路板（FPC）基材是以聚酰亞胺（PI）、聚酯（PET）、液晶聚合物（LCP）等高分子薄膜為基礎，復合銅箔、粘接劑等功能層的柔性材料體系。其核心結構包括：

? 絕緣層：提供機械支撐與電氣絕緣，典型材料如耐高溫的 PI 膜（長期耐溫 200℃以上）和低成本的 PET 膜（耐溫 150℃以下）。

? 導電層：多采用電解銅箔或壓延銅箔，厚度從 12μm 到 50μm 不等，決定電路的導電效率與信號傳輸質量。

? 粘接層：用于層間粘合，分為有膠型（如丙烯酸酯膠）和無膠型（通過高溫熱壓直接結合），影響電路板的厚度與柔韌性。

這些材料通過精密疊壓與蝕刻工藝，形成可彎曲、折疊的導電線路，打破了傳統剛性電路板的空間限制。

二、多元基材矩陣：性能差異與場景適配

（一）主流基材的性能圖譜

1. 聚酰亞胺（PI）：全能型 “工業黃金”

? 特性：耐高溫（-200℃~400℃）、高機械強度（拉伸強度＞150MPa）、低吸濕性（吸水率＜1%），是唯一能承受回流焊高溫的柔性基材。

? 應用場景：智能手機主板（需應對電池高溫與頻繁彎曲）、汽車發動機控制模塊（耐機油腐蝕與振動）、航空航天傳感器（寬溫環境穩定運行）。

? 技術瓶頸：成本較高（約為 PET 的 5 倍），高頻信號下介電損耗略高于 LCP。

2. 聚酯（PET）：性價比之王

? 特性：密度低（1.38g/cm3）、透明度高（透光率＞85%）、加工性能優異，但其耐溫性較弱（玻璃化轉變溫度僅 80℃），長期高溫下易泛黃脆化。

? 應用場景：低端消費電子（如計算器、普通家電控制板）、靜態彎曲場景（如平面顯示排線），不適用于需要焊接或高溫環境的場景。

3. 液晶聚合物（LCP）：高頻通信首選

? 特性：極低介電常數（Dk=2.9~3.1）、超低損耗因子（Df＜0.002），可有效減少 5G 信號傳輸損耗，同時具備耐化學性與尺寸穩定性。

? 應用場景：毫米波雷達天線（24GHz 以上頻段）、高速數據傳輸線（如 USB 4.0、HDMI 2.1）、AR/VR 設備的柔性連接排線。

4. 特殊功能基材

? 聚四氟乙烯（PTFE）：耐極端溫度（-269℃~260℃）與強腐蝕，用于航空航天高頻電路。

? 柔性玻璃（Flexible Glass）：兼具高硬度（莫氏 7 級）與可彎曲性（最小彎曲半徑＜5mm），適用于透明柔性顯示基板。

（二）基材選擇的 “黃金三角” 法則

工程師在選材時需平衡三大核心要素：

1. 環境適應性：高溫（＞150℃選 PI/LCP）、高頻（＞10GHz 選 LCP/PTFE）、潮濕（優先無膠 PI）場景下的性能穩定性。

2. 機械需求：動態彎曲（如折疊屏手機需≥10 萬次彎折壽命）選薄型壓延銅箔 + PI 組合；靜態安裝可考慮 PET 降低成本。

3. 電氣性能：高速信號優先低介電常數基材（LCP 介電常數比 PI 低 30%），電源電路則注重銅箔厚度與散熱能力。

三、顛覆性優勢：重新定義電路板設計邊界

（一）空間革命：從 “平面電路” 到 “立體互聯”

傳統剛性電路板受限于直角安裝，而撓性基材的柔韌性使電路可沿三維空間布局。例如：

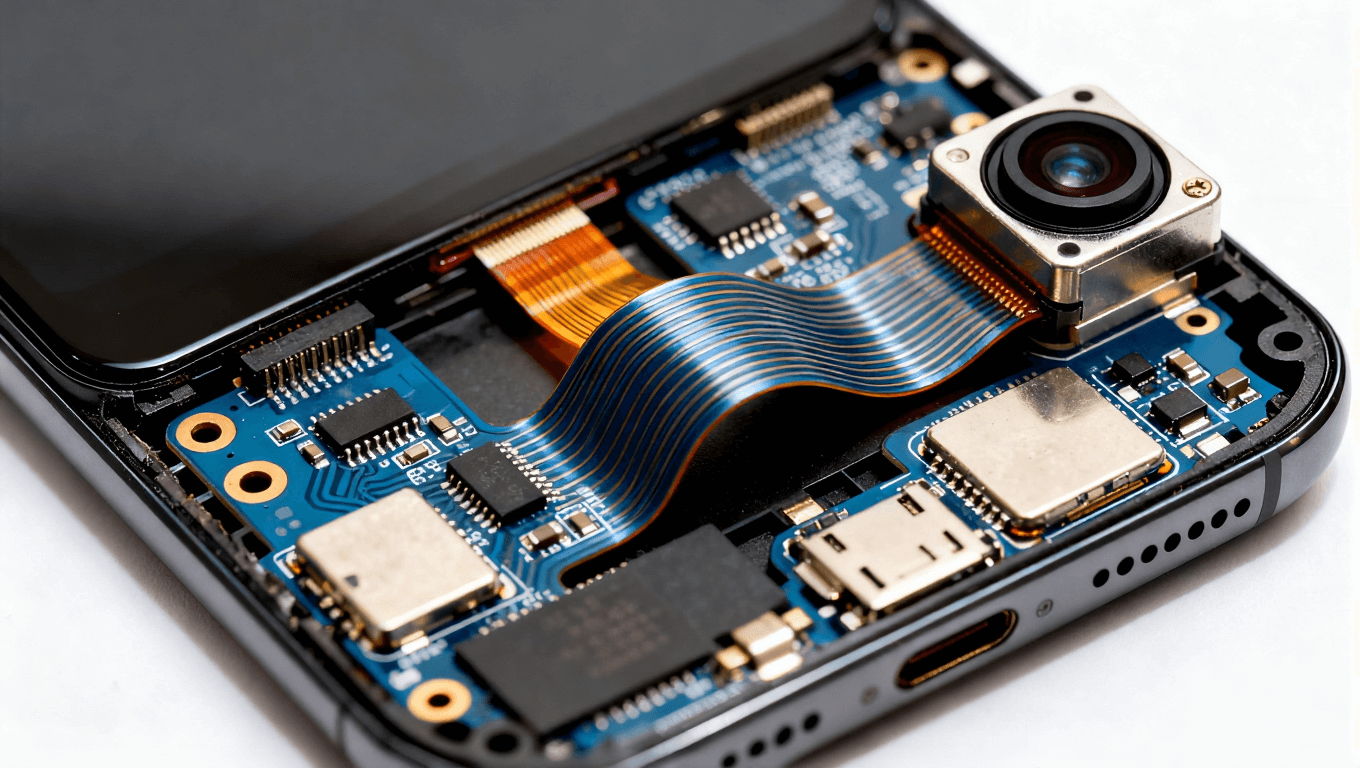

? 智能手機中，FPC 可繞攝像頭模組彎曲，將傳感器、芯片與顯示屏直接互聯，節省 50% 以上的內部空間。

? 新能源汽車電池包中，柔性線路板以 “Z” 字形折疊嵌入電芯間隙，實現電池狀態的實時監測，同時降低線束重量 30%。

這種 “隨形而變” 的特性，讓電子設備的工業設計從 “電路遷就結構” 轉變?yōu)?“結構融合電路”。

（二）可靠性提升：應對極端環境的 “抗壓能手”

相較于剛性電路板，撓性基材在惡劣環境中表現更優：

? 耐溫性：PI 基材在 - 40℃的低溫車載環境中仍保持導電性能穩定，而 FR-4 剛性板在此溫度下易發生脆裂。

? 抗振性：無人機電機附近的FPC可通過彎曲吸收振動能量，相比剛性板焊點開裂風險降低 70%。

? 耐化學性：醫療設備中的 PET 基材經防潮涂層處理后，可耐受酒精、碘伏等消毒劑長期侵蝕。

（三）制造工藝革新：從 “減法” 到 “加法” 的技術突破

撓性基材支持多樣化制造工藝：

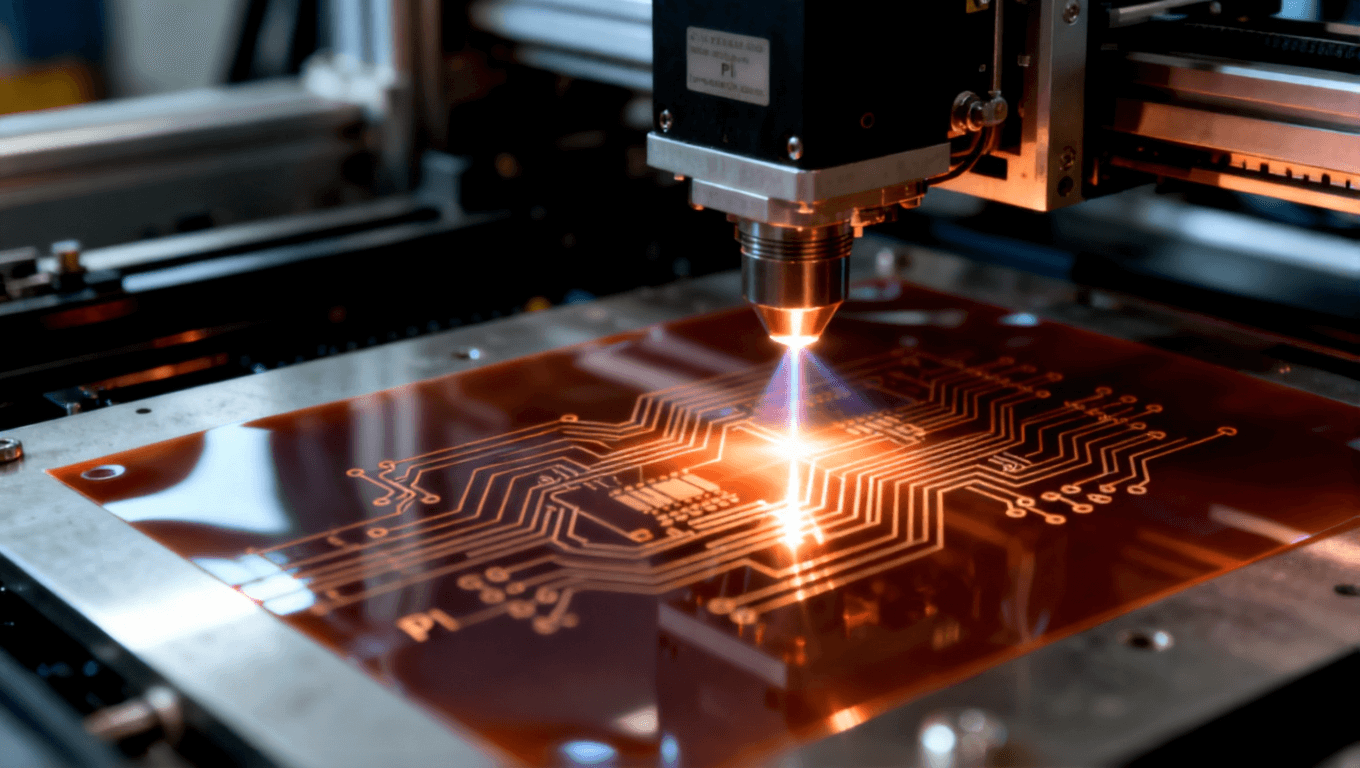

? 激光直接成型（LDS）：在 PI 膜上直接鐳射電路，線寬精度可達 50μm，適用于高密度柔性電路。

? 噴墨打印技術：將導電銀漿直接打印在 PET 膜上，無需蝕刻工序，材料利用率提升至 90% 以上，適合小批量定制。

? 層壓復合工藝：通過熱壓將多層 PI 膜與銅箔粘合，實現多層撓性板（最高達 12 層）的集成，滿足復雜電路設計需求。

四、全場景滲透：從消費電子到尖端領域的 “隱形剛需”

（一）消費電子：柔性化創新的 “主戰場”

1. 智能手機：單機 FPC 用量從 2015 年的 10 片增至 2025 年的 30 片，折疊屏機型更需專用高彎折 PI 基材，單臺用量是普通機型的 5 倍。

2. 可穿戴設備：智能手表的環形 FPC 需在直徑 15mm 的空間內集成 100 + 焊點，采用 0.05mm 超薄 PET 基材配合納米銀線導電技術，實現柔性顯示與傳感器的無縫連接。

3. 智能家居：掃地機器人的導航模塊使用耐低溫 PI 基材，在 0℃環境下仍能精準傳輸激光雷達信號。

（二）汽車電子：電動化時代的 “可靠性擔當”

1. 動力電池管理系統（BMS）：柔性線路板替代傳統線束，實現電芯電壓的并行采集，響應時間從 10ms 縮短至 2ms，同時耐電解液腐蝕能力提升 2 倍。

2. ADAS 傳感器：車載攝像頭的 LCP 基材 FPC 可在 85℃高溫下穩定傳輸 12Gbps 的圖像數據，滿足自動駕駛對高速、低延遲信號的需求。

3. 車載顯示：曲面儀表盤的柔性背光驅動板采用 PI 基材，可彎曲成 R50mm 的弧度，適配弧形玻璃面板，提升車內科技感。

（三）醫療與航空：極端場景下的 “技術壁壘”

1. 醫療設備：植入式心臟起搏器的 FPC 采用醫用級 PI 膜，厚度僅 0.1mm，生物相容性通過 ISO 10993 認證，可在人體內穩定工作 10 年以上。

2. 航空航天：衛星載荷系統的 PTFE 基材 FPC 能承受 - 196℃的液氫環境與宇宙射線輻射，信號衰減率低于 0.5dB/m，確保星地通信萬無一失。

五、未來趨勢：高性能化與綠色化雙輪驅動

（一）材料性能的 “極限突破”

1. 超薄化：目標實現 0.03mm 以下單層基材厚度，配合 5μm 極薄銅箔，推動可穿戴設備向 “織物電子” 進化。

2. 高頻化：開發介電常數＜2.5 的新型 LCP 共混材料，滿足 6G 時代 100GHz 以上頻段的信號傳輸需求。

3. 耐極端環境：研發耐 500℃以上高溫的聚酰亞胺改性材料，適應航空發動機燃燒室附近的監測電路需求。

（二）制造工藝的 “智能化升級”

1. 數字孿生設計：通過仿真軟件預測不同基材在彎曲、高溫下的信號完整性，將研發周期從 4 周縮短至 72 小時。

2. 全自動產線：引入機器視覺檢測（精度 ±2μm）與 AI 質量控制，使撓性板良品率從 92% 提升至 99.2%。

3. 綠色制造：推廣無鉛電鍍、水性油墨等環保工藝，實現生產過程碳排放降低 40%，契合歐盟 RoHS 3.0 標準。

（三）應用場景的 “跨界融合”

1. 柔性光伏：將銅銦鎵硒（CIGS）薄膜電池集成到 PI 基材上，開發可彎曲太陽能充電板，適用于無人機、車載發電等場景。

2. 電子皮膚：基于柔性 PET 基材的壓力傳感器陣列，可感知 0.1N 的細微壓力變化，應用于醫療康復與機器人觸覺系統。

3. 可折疊顯示：柔性玻璃基材與 OLED 的結合，推動 8K 分辨率折疊屏的商業化，預計 2028 年市場規模達 120 億美元。

結語：基材創新驅動柔性電子未來

撓性電路板基材的發展，本質上是材料科學、電子工程與制造技術的協同進化。從聚酰亞胺的耐高溫突破到 LCP 的高頻革命，每一次基材性能的躍升都催生新的應用場景；從消費電子的輕薄化需求到汽車電子的高可靠性挑戰，市場反饋不斷倒逼基材技術迭代。隨著 5G、AI、新能源等技術的深入融合，撓性電路板基材將不再局限于 “連接載體”，而是成為定義產品形態、拓展功能邊界的核心創新要素。在這個 “萬物皆可柔性” 的時代，基材技術的天花板，正是柔性電子產業的新起點。
