線路板槽偏如何解決

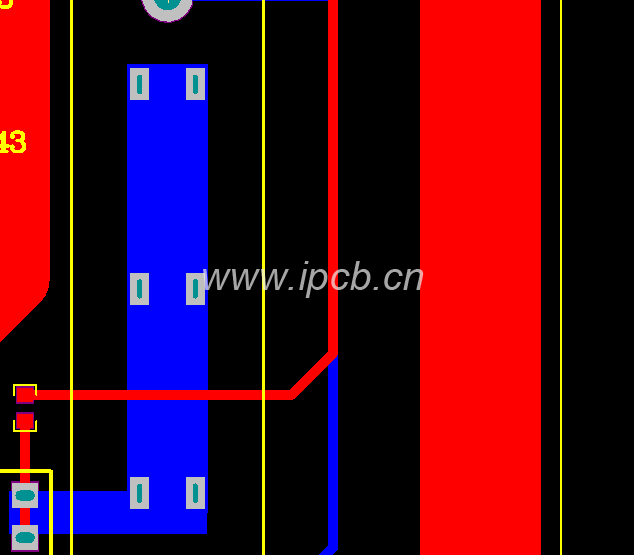

隨著電子產品日益向小型化微型化的趨勢發展，電子元件及PCB布線密度越來越高，走線和孔徑越來越小，各類型的槽孔也越來越多
越來小，何為槽孔(Slot Hole)?　槽孔,顧名思義,就是不規則的鉆孔。我們常規的普通DIP的封裝的鉆孔都是圓形的鉆孔,但是實際生活過程

中,我們有些元器件的安裝定位腳位是長方形或者橢圓形的,我們把此類稱之為槽孔。

生產過程中經常出現槽偏的現像，特別是當槽長小于2倍的槽寬時稱為短槽。（如：槽長1.0mm，槽寬0.6mm）

1：短槽按普通加工方式會出現什么問題呢？

使用普通鉆孔模式，斷鉆的情況會很多，同時也會導致鉆出的槽孔變形，呈現狗牙狀，且槽會短于客戶的設計（如下圖）

2：原因分析

由于鉆機主軸的旋轉方向是順時針，加工第二個鉆孔時將受到不對稱的反作用力，導致向逆時針方向偏斜.

3：解決的辦法

1. 建議客戶設計時將槽加長，使槽長是槽寬的2倍以上；（部分設計是無法改長槽的，此辦法無法適用所有的情況）

2. 生產時使用較短刃長的槽刀，減低下刀速度，減少疊層數；（此辦法能減少偏斜的程度，但是槽刀翻磨次數降低，產能和成本面臨雙重

壓力）

3. 先用小的鑼刀先加工一遍；（此辦法只適用于0.8MM以上的槽寬，且多一道工序，周期延長，成本增加）

4. 從工藝角度優化鉆孔流程設計，在槽孔兩端預先鉆孔（引導孔），減少非對稱力。引導孔直徑等于槽長減去0.15MM

后再除于2。（此方式槽偏斜程度最小，成本最低，是目前解決短槽鉆偏的最佳辦法）
