印制電路板的載流量由走線的橫截面積和溫升確定。此外，走線的橫截面積與走線寬度和銅厚度成正比。那么這個規則是否也適用于載流能力與走線截面積之間的關系，也就是說，PCB線路板走線承載能力是否與其截面積成正比呢？在10℃的相同溫度上升下，銅厚度為1oz的10mil走線最多能夠承受1A的電流，50mil走線可以承受大于1A的電流。那么，基于簡單的多次計算，它能夠保持的最大電流5A到底是多少？

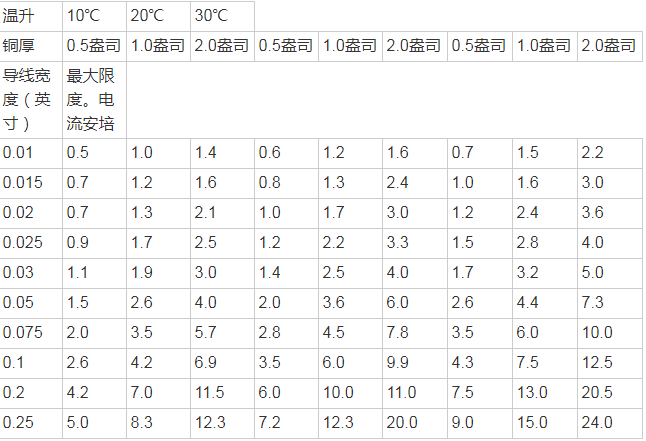

上表已逐漸被IPC-2221印制電路板設計通用標準取代，以此作為參考，可以精確地設計印制電路板。

銅厚度測量單位
在進行真正的討論之前，有必要對銅的厚度（盎司）的單位進行維基化處理。它通常被認為是重量測量的單位，但在電路板設計中，已被用于銅厚度的測量。當涉及以盎司為單位的銅厚度轉換時，應牢記一些規則。因?yàn)殂~的規格是通過每平方英尺的銅厚度來衡量的，所以通常提到的1盎司實際上是指該銅的每平方英尺的重量為1盎司。在這種情況下，銅越厚，銅厚度就越大，因?yàn)殂~厚度與銅的厚度成正比。結果，銅的厚度可以用重量單位盎司表示。此外，盎司還可以轉換成mm或mil的單位。

0.5盎司=0.0007英寸= 0.7mil= 0.018mm
1.0盎司= 0.0014英寸= 1.4mil= 0.035mm
2.0盎司= 0.0034英寸= 2.8mil= 0.070mm

PCB銅箔橫截面積與最大載流量和溫升之間的關系
根據IPC-2221中第6.2節的解釋，即“導電材料要求”，載流量可以進一步分為兩類：內部導體和外部導體。內部導體的最大載流量定義為外部導體的最大載流量的一半。

此外，根據上表總結了一個簡化的公式：I=KΔT0.44A0.75 。在這個公式中，K是一個修正因子。內部導體相當于0.024，外部導體相當于0.048。ΔT是最大值。溫差，表示加熱銅與環境溫度之間的溫差，其單位為攝氏度(C)。A是指銅線的橫截面面積，其單位為平方密耳（mil2）。是指其單位為安培（安培）的電流承載能力。

確定最大載流量的要素
盡管可以直接采用簡單的公式來計算最大載流量，但實際情況并非如此簡單直接。這是因?yàn)槌藱M截面積和溫度升高外，走線電流的承載能力還取決于其他因素，例如組件數量，焊盤和過孔。

對于分布有許多焊盤的走線，鍍錫走線的容量將比普通走線高得多。工程師遇到電路板的情況并不罕見，因?yàn)榱鬟^(guò)大電流時，焊盤之間的一些走線會被燒毀。造成此類悲劇的原因在于，組件或引腳上的焊錫膏過多，會導致橫截面積增加，而焊盤之間的痕跡不會發生變化。結果，一旦啟動電源或?qū)ψ呔€進行階次修改，就有可能導致超大瞬態浪涌，甚至燒毀焊盤之間的走線。

解決此問題的方法之一是增加走線寬度。當不允許擴大走線時，可以在容易被燒毀的走線上涂上阻焊劑，并應采用SMT（表面貼裝技術）規程印刷焊膏?；亓骱附雍?，走線寬度將增加，因此載流量也將增加。

雖然可以通過IPC提供的表格或公式來獲得PCB走線的載流量，但它們僅用于直接走線計算。在實際的印刷電路制造或組裝中，必須認真考慮灰塵或污染物的污染，因?yàn)槲廴究赡軙?huì)導致部分導線折斷。因此，當我們以任何一種方式設計最大載流量時，都必須增加安全系數以防止發生過載問題。

此外，必須特別注意轉動痕跡。如果在導線中形成銳角，則可能會引起不平滑的轉移，這可能對小電流或?qū)挾鹊膶?dǎo)線幾乎沒有影響。但是，當涉及到低電流承載能力時，可能會發生問題。
