一、引言：電路板板彎板翹的危害與矯正工藝的重要性

在電子制造業中，電路板（PCB）作為電子設備的核心載體，其平整度直接影響后續元器件焊接、信號傳輸及設備整體性能。然而，在電路板生產、存儲、運輸或組裝過程中，受材料特性、工藝參數、環境因素等影響，板彎板翹問題頻發。輕微的板彎板翹可能導致貼片偏移、焊點虛接，嚴重時會直接造成電路板斷裂、元器件損壞，不僅增加生產返工率，還會大幅提升產品不良率與售后成本。

因此，掌握科學、高效的電路板板彎板翹矯正工藝，成為電子制造企業保障產品質量、控制生產成本的關鍵環節。本文將從電路板板彎板翹的成因入手，系統拆解主流矯正工藝的原理與操作流程，詳解工藝控制要點，并結合實際應用案例，為企業提供可落地的矯正解決方案。

二、電路板板彎板翹的核心成因：找準問題才能精準矯正

要實現高效矯正，首先需明確電路板板彎板翹的根源。其成因主要集中在材料、生產、環境三大維度，不同成因?qū)?yīng)不同的矯正思路，具體如下：

2.1 材料特性差異：先天因素引發的變形

電路板由基材（如 FR-4 環氧樹脂玻璃布基板）、銅箔、阻焊層等多層材料復合而成，不同材料的熱膨脹系數（CTE）存在顯著差異。例如，F(xiàn)R-4 基材的熱膨脹系數約為 13-17ppm/℃，而銅箔的熱膨脹系數約為 16.5ppm/℃，雖數值接近，但在溫度變化時，各層材料的伸縮量仍會產生細微差異。長期累積下，這種 “內應力不平衡” 會導致電路板向熱膨脹系數較小的一側彎曲，尤其在高溫焊接（如 SMT 回流焊，溫度可達 240℃以上）后，內應力釋放會加劇板彎板翹現象。

此外，基材厚度不均勻、銅箔覆蓋率差異過大（如電路板局部銅箔密集、局部無銅區域過大）也會導致應力分布不均。例如，某塊 PCB 的一側布滿密集的電源銅箔，另一側僅為少量信號線路，在固化或加熱過程中，銅箔密集側的收縮力更強，易使電路板向該側翹曲。

2.2 生產工藝偏差：后天加工中的變形誘因

生產環節是板彎板翹的主要 “發源地”，從基材裁切到成品組裝，多個工序均可能引發變形：

基材裁切工藝：若裁切設備的刀具精度不足、裁切速度過快，或電路板固定不牢固，會導致裁切后的基材邊緣受力不均，產生初始翹曲；部分企業為追求效率，一次性疊放過多基材裁切，下層基材受擠壓變形，也會埋下板彎隱患。

鉆孔與沉銅工藝：電路板鉆孔時，若鉆頭轉速過高、冷卻不足，會導致鉆孔區域局部溫度驟升，基材受熱變形；沉銅過程中，若化學藥液溫度波動過大（如超出工藝要求的 ±2℃范圍），或沉銅層厚度不均勻，會使電路板兩面的應力失衡，引發彎曲。

焊接與固化工藝：SMT回流焊時，若溫度曲線設置不合理（如升溫速率過快、保溫時間過長），會導致電路板各層材料受熱不均，內應力急劇增加；而阻焊層固化時，若烤箱內溫度分布不均（如局部溫差超過 5℃），會使固化后的阻焊層收縮不一致，拉動電路板變形。

2.3 存儲與運輸環境：外部因素加劇的變形

即使生產環節控制良好，不當?shù)拇鎯?chǔ)與運輸也會導致電路板板彎板翹：

存儲環境：若將電路板堆放在潮濕（相對濕度超過 60%）或溫度波動大（如靠近空調出風口、窗戶邊）的區域，基材會吸收空氣中的水分，導致局部膨脹；同時，溫度反復變化會使電路板內應力持續累積，最終引發變形。此外，堆疊存儲時若未使用專用托盤，或堆疊高度過高（超過 30cm），下層電路板會受上層重力擠壓，長期下來會產生永久性彎曲。

運輸過程：運輸過程中的震動、顛簸會使電路板相互碰撞、摩擦，若包裝材料（如氣泡膜、紙箱）緩沖不足，會導致電路板邊緣或角落受力變形；部分企業采用 “裸板堆疊運輸”，未做任何隔離保護，會進一步加劇板彎板翹風險。

三、電路板板彎板翹主流矯正工藝：原理、流程與適用場景

針對不同成因、不同變形程度的電路板，行業內已形成成熟的矯正工藝體系，主要分為機械矯正、熱壓矯正、局部加熱矯正三大類。各類工藝的原理、操作流程與適用場景存在顯著差異，企業需根據實際需求選擇。

3.1 機械矯正工藝：適用于輕微變形的物理矯正

機械矯正工藝基于 “外力抵消內應力” 原理，通過施加均勻的機械力，將變形的電路板恢復至平整狀態，主要適用于變形量較小（彎曲度≤0.5%）、基材未出現損傷的電路板，如 FR-4 材質的單 / 雙面板。

3.1.1 核心設備與工具

專用矯正工裝臺：臺面需具備高平整度（平面度誤差≤0.02mm/m），表面覆蓋軟質橡膠層（避免劃傷電路板表面），配備可調節的固定夾具（用于固定電路板邊緣）。

壓力施加工具：包括手動螺旋壓力機（適用于小批量矯正）、氣動壓力機（適用于中批量矯正），壓力范圍需可調節（通常為 0-500N），并配備壓力傳感器（避免壓力過大損壞電路板）。

平整度檢測工具：如激光平整度檢測儀（精度可達 0.01mm）、塞尺（用于輔助檢測縫隙），用于矯正前后的平整度測量。

3.1.2 操作流程（以氣動壓力機為例）

預處理：將待矯正的電路板表面清潔干凈，去除灰塵、油污等雜質（避免雜質影響矯正精度）；使用激光平整度檢測儀測量電路板的彎曲方向與變形量，標記出最高變形點。

固定與定位：將電路板放置在矯正工裝臺上，調整固定夾具，使電路板邊緣與工裝臺基準線對齊，確保電路板在矯正過程中不發生位移；根據變形方向，將壓力機的壓頭對準最高變形點的正上方。

壓力施加：?jiǎn)?dòng)氣動壓力機，按照 “階梯式加壓” 原則施加壓力 —— 先施加 50% 的預估壓力（根據變形量計算，如變形量 0.3% 時，預估壓力約為 200N），保持 10-15 分鐘（讓內應力初步釋放）；期間用塞尺檢測電路板與工裝臺的縫隙，若縫隙未減小，逐步增加壓力（每次增加 50N），直至縫隙≤0.05mm（符合行業平整度標準）。

保壓與冷卻：達到目標壓力后，保持保壓時間 30-60 分鐘（根據電路板厚度調整，厚度 1.6mm 的電路板保壓 40 分鐘）；保壓過程中，若使用加熱型工裝臺（部分設備具備此功能），可將溫度設置為 50-60℃（加速內應力釋放），但需避免溫度過高導致基材軟化。

檢測與驗收：卸壓后，取出電路板，靜置 10 分鐘（恢復至室溫），再次使用激光平整度檢測儀測量平整度；若彎曲度≤0.2%（行業合格標準），則矯正完成；若未達標，重復上述步驟，調整壓力與保壓時間。

3.1.3 注意事項

禁止一次性施加過大壓力：若壓力超過電路板的抗彎曲強度（如 FR-4 材質電路板的抗彎曲強度約為 250MPa），會導致電路板出現裂紋或斷裂，需通過多次階梯加壓逐步矯正。

避免矯正次數過多：同一電路板的機械矯正次數建議不超過 2 次，多次矯正會使基材內部產生疲勞損傷，降低電路板的機械性能。

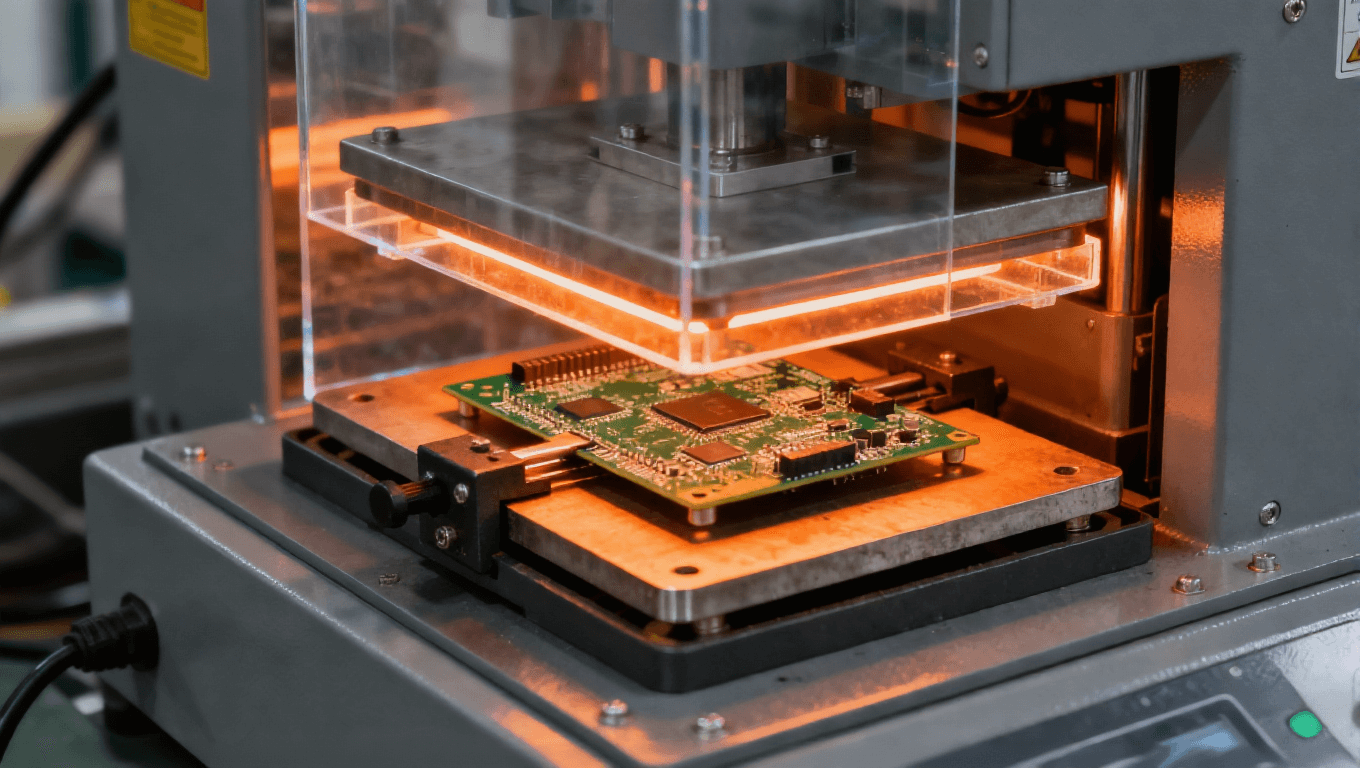

3.2 熱壓矯正工藝：適用于中度變形的 “熱力 + 壓力” 協同矯正

當電路板變形量較大（彎曲度 0.5%-2%），或因熱膨脹系數差異引發的內應力較強時，單純的機械矯正難以徹底消除內應力，此時需采用熱壓矯正工藝。該工藝通過 “加熱軟化基材 + 機械加壓定型” 的協同作用，不僅能恢復電路板平整度，還能有效釋放內部應力，降低后續變形風險，適用于多層板、高頻高速電路板等復雜類型。

3.2.1 核心設備與工具

熱壓矯正機：具備溫度控制（范圍 0-200℃，精度 ±1℃）、壓力調節（0-1000N）、保壓時間設定功能，壓頭與工作臺均需采用耐高溫、高平整度的合金材質（如鋁合金，平面度誤差≤0.01mm/m），工作臺內置加熱模塊與溫控傳感器。

防護工具：如耐高溫手套（耐溫≥200℃）、隔熱墊（避免操作人員燙傷），以及專用耐高溫保護膜（覆蓋在電路板表面，防止高溫粘連）。

應力檢測工具：如應力測試儀（用于檢測矯正后電路板的內應力值，合格標準為內應力≤5MPa）。

3.2.2 操作流程（以多層 FR-4 電路板為例）

前期準備：清潔電路板表面，去除阻焊層破損、銅箔氧化等缺陷（若存在此類問題，需先修復再矯正）；根據電路板的基材類型設定熱壓參數 ——FR-4 材質的熱壓溫度通常為 120-150℃（低于基材玻璃化轉變溫度 Tg，避免基材熔化），壓力根據變形量設定（變形量 1% 時，壓力約為 300-400N），保壓時間設定為 60-90 分鐘。

貼膜與放置：在電路板的上下表面覆蓋耐高溫保護膜（如聚酰亞胺膜，耐溫≥200℃），將其放入熱壓矯正機的工作臺中央，確保電路板與壓頭對齊，無偏移。

升溫與加壓：?jiǎn)?dòng)熱壓矯正機，先升溫至設定溫度（升溫速率控制在 5℃/min，避免溫度驟升導致電路板開裂），待溫度穩定后，緩慢施加壓力（加壓速率 50N/min），直至達到設定壓力值。

熱壓定型：保持設定的溫度與壓力，進入保壓階段；期間每隔 15 分鐘檢測一次溫度與壓力，確保參數無波動；保壓末期，啟動應力測試儀，實時監測電路板的內應力變化，若內應力降至 5MPa 以下，可提前結束保壓。

降溫與取板：保壓完成后，關閉加熱模塊，讓電路板隨工作臺自然降溫（降溫速率≤3℃/min，避免溫差過大產生新的內應力）；待溫度降至 50℃以下時，打開壓頭，取出電路板，撕掉保護膜，進行平整度與內應力檢測；若兩項指標均達標，則矯正完成；若內應力仍超標，需調整溫度與保壓時間，重新矯正。

3.2.3 適用場景與優勢

適用場景：中度變形的多層電路板、高頻電路板（如羅杰斯基材電路板）、帶有元器件的半成品電路板（需確保元器件耐溫性，如陶瓷電容、貼片電阻等耐溫≥150℃）。

核心優勢：相比機械矯正，熱壓矯正能更徹底地釋放內應力，矯正后的電路板穩定性更高，后續使用中再次變形的概率降低 60% 以上。

3.3 局部加熱矯正工藝：適用于邊緣 / 角落變形的精準修復

部分電路板僅存在局部變形（如邊緣翹曲、角落彎曲，變形范圍≤5cm），若采用整體機械或熱壓矯正，不僅效率低，還可能對未變形區域造成損傷。此時，局部加熱矯正工藝是更優選擇，其通過對變形區域精準加熱、局部加壓，實現 “定點修復”，適用于各類材質的電路板局部變形矯正。

3.3.1 核心設備與工具

局部加熱工具：如熱風槍（溫度范圍 0-600℃，可調節風速，配備專用噴嘴，確保加熱區域集中）、紅外加熱燈（適用于較大面積的局部加熱，加熱范圍可通過遮光罩調整）。

局部加壓工具：如小型手動壓力鉗（鉗口覆蓋軟質橡膠，壓力范圍 0-200N）、磁性固定座（用于固定電路板，避免加熱時位移）。

溫度監測工具：如熱電偶溫度計（精度 ±0.5℃，可實時監測加熱區域溫度，避免溫度過高）。

3.3.2 操作流程（以電路板邊緣翹曲為例）

變形區域標記：使用直尺測量電路板邊緣的翹曲高度（如翹曲高度 2mm），用馬克筆在變形區域的正反兩面標記出加熱范圍（比變形區域大 1cm，確保加熱均勻）。

固定與加熱：將電路板固定在磁性固定座上，使變形區域朝上；啟動熱風槍，將溫度設定為 80-100℃（FR-4 基材局部加熱溫度，避免超過 150℃），風速調至中速，用噴嘴對準標記的加熱區域，保持噴嘴與電路板表面的距離為 3-5cm，勻速移動熱風槍（移動速度約 1cm/s），持續加熱 3-5 分鐘（直至基材輕微軟化）。

局部加壓：加熱完成后，立即用小型壓力鉗對準變形區域，施加 100-150N 的壓力（根據翹曲高度調整，翹曲高度 2mm 時施加 120N），保持壓力 10-15 分鐘；期間用熱電偶溫度計監測壓力鉗與電路板的接觸溫度，確保溫度緩慢下降（避免驟冷產生應力）。

冷卻與檢測：卸壓后，讓電路板自然冷卻至室溫（約 20-30 分鐘），用直尺測量邊緣翹曲高度；若翹曲高度≤0.1mm，則矯正完成；若未達標，重復加熱與加壓步驟，調整溫度與壓力參數。

3.3.3 關鍵禁忌

禁止加熱區域過?。喝艏訜岱秶鷥H覆蓋變形點，會導致加熱區域與未加熱區域的溫度差異過大，產生新的應力，加劇變形。

禁止加熱溫度過高：局部加熱時，若溫度超過基材的玻璃化轉變溫度（如 FR-4 的 Tg 約為 130-180℃），會導致基材碳化、銅箔脫落，直接損壞電路板。

四、電路板板彎板翹矯正工藝的質量控制：避免矯正后返工

矯正工藝的質量控制直接決定最終效果，若控制不當，不僅會導致矯正失敗，還可能對電路板造成二次損傷。企業需從 “參數控制、過程檢測、后期驗證” 三個維度建立質量管控體系，具體要點如下：

4.1 矯正參數的精準設定：根據電路板特性定制方案

不同材質、厚度、結構的電路板，其矯正參數存在顯著差異，需通過 “小批量試錯 + 參數固化” 的方式確定最優方案，避免 “一刀切” 式的參數設置：

材質維度：FR-4 基材的熱壓溫度通常為 120-150℃，而柔性電路板（FPC，基材為聚酰亞胺）的熱壓溫度需降至 80-100℃（避免柔性基材熔化）；陶瓷基板的抗彎曲強度較低（約 150MPa），機械矯正時的壓力需控制在 100-200N，避免壓力過大導致基板斷裂。

厚度維度：厚度 0.8mm 的薄電路板，保壓時間可縮短至 30-40 分鐘；厚度 2.0mm 的厚電路板，保壓時間需延長至 60-90 分鐘，確保內應力充分釋放。

結構維度：帶有元器件的電路板（如已貼片的半成品），需先確認元器件的耐溫性 —— 若元器件耐溫≤120℃，則熱壓矯正溫度需≤100℃，且需在元器件表面覆蓋隔熱墊，避免高溫?fù)p壞元器件。

4.2 矯正過程的實時檢測：及時發現問題并調整

矯正過程中需建立 “多頻次、多指標” 的檢測機制，避免問題累積：

平整度檢測：機械矯正時，每 15 分鐘用塞尺檢測一次電路板與工裝臺的縫隙；熱壓矯正時，保壓中期（如保壓 30 分鐘時）需暫停加壓，測量平整度，若未達標，及時調整壓力或溫度。

溫度 / 壓力檢測：熱壓矯正機需配備實時溫度、壓力監控系統，若溫度波動超過 ±2℃、壓力波動超過 ±50N，需立即停機檢查，排除設備故障（如加熱模塊損壞、壓力傳感器失靈）。

外觀檢測：矯正過程中，每 20 分鐘觀察一次電路板表面，若出現銅箔變色、阻焊層起泡等現象，需立即停止矯正，分析原因（如溫度過高、壓力過大），調整參數后再試。

4.3 矯正后的后期驗證：確保長期穩定性

矯正完成后，需通過 “短期檢測 + 長期驗證” 確認效果，避免矯正后短期內再次變形：

短期檢測：矯正完成后 24 小時內，需完成三項檢測 —— 平整度檢測（彎曲度≤0.2%）、內應力檢測（內應力≤5MPa）、外觀檢測（無裂紋、銅箔脫落、阻焊層損壞），三項指標均達標方可判定為合格。

長期驗證：對合格的電路板進行 “高溫高濕存儲試驗”（溫度 40℃、相對濕度 90%，存儲 72 小時），試驗后再次檢測平整度；若彎曲度變化≤0.1%，則說明矯正效果穩定，內應力已充分釋放；若彎曲度變化超過 0.1%，需重新分析成因，優化矯正工藝。

五、實際應用案例：某電子廠的電路板板彎板翹矯正解決方案

某電子廠主要生產工業控制類電路板（FR-4 材質，厚度 1.6mm，多層板），2024 年第二季度出現批量板彎板翹問題，不良率達 8%，主要表現為電路板中部彎曲（彎曲度 1.2%-1.5%），導致后續 SMT 貼片時元器件偏移，返工率高達 15%。該廠通過引入熱壓矯正工藝，結合質量控制體系，成功解決了該問題，具體方案如下：

5.1 問題分析：找準變形根源

通過檢測發現，變形的核心成因有兩點：

生產工藝偏差：回流焊的溫度曲線設置不合理，升溫速率達 10℃/min（標準速率為 3-5℃/min），導致電路板各層材料受熱不均，內應力急劇增加。

存儲環境不當：電路板生產完成后，堆放在車間窗戶邊，晝夜溫度波動達 15℃，且堆疊高度超過 50cm，下層電路板受擠壓變形。

5.2 矯正方案制定：選擇熱壓矯正工藝

根據變形量（1.2%-1.5%）與電路板特性（多層 FR-4 板），選擇熱壓矯正工藝，參數設定如下：

熱壓溫度：140℃（低于 FR-4 基材的 Tg 值 150℃）。

熱壓壓力：350N（根據變形量計算，確保壓力足夠且不損壞電路板）。

保壓時間：70 分鐘（針對 1.6mm 厚度，確保內應力充分釋放）。

升溫 / 降溫速率：升溫速率 5℃/min，降溫速率 3℃/min，避免溫差過大。

5.3 實施效果：不良率大幅下降

通過該方案，該廠實現了三大改善：

矯正合格率：矯正后的電路板平整度合格率從 20% 提升至 98%，彎曲度均≤0.2%。

生產效率：返工率從 15% 降至 2%，每月節省返工成本約 12 萬元。

長期穩定性：高溫高濕存儲試驗后，電路板彎曲度變化≤0.1%，后續使用中未出現再次變形問題。

六、行業趨勢：電路板板彎板翹矯正工藝的智能化發展

電路板板彎板翹矯正工藝也呈現出兩大發展趨勢：

智能化矯正設備的應用：未來，熱壓矯正機、機械矯正機將逐步集成 AI 視覺檢測系統，可自動識別電路板的變形方向、變形量，并根據電路板的材質、厚度自動生成矯正參數，實現 “一鍵矯正”，大幅減少人工干預，提升矯正效率與精度。

預防型矯正理念的普及：企業將從 “事后矯正” 轉向 “事前預防 + 事后矯正” 的模式 —— 通過優化生產工藝（如改進回流焊溫度曲線、提升基材裁切精度）、改善存儲環境（如使用恒溫恒濕存儲柜、專用堆疊托盤），從源頭減少板彎板翹的發生；同時，建立電路板變形預警系統，通過實時監測生產過程中的溫度、壓力參數，提前預警變形風險，避免批量問題發生。

七、結語

電路板板彎板翹矯正工藝并非簡單的 “物理修復”，而是結合材料特性、生產工藝、環境因素的系統性工程。企業需通過精準分析變形成因，選擇適配的矯正工藝（機械矯正、熱壓矯正、局部加熱矯正），并建立全流程的質量控制體系，才能實現高效、穩定的矯正效果。

隨著智能化設備的普及與預防型理念的推廣，未來電路板板彎板翹問題將得到更高效的解決，為電子制造業的高質量發展提供堅實保障。
