電路板金屬化工藝作為核心環節，直接決定了電子設備的性能和可靠性。傳統的金屬化方法，如電鍍或化學氣相沉積，雖然在廣泛應用中表現出色，但隨著電子產品向更高集成度、更復雜功能方向演進，這些方法逐漸暴露出均勻性不足、精度有限等局限性。原子層沉積技術作為一種新興的薄膜沉積工藝，正以其獨特的原子級控制能力，在電路板金屬化領域開辟新的技術路徑。

一、原子層沉積技術簡介：從基礎原理到核心特點

原子層沉積是一種基于表面自限制反應的薄膜沉積技術，起源于20世紀70年代，最初用于半導體制造。其核心原理在于通過交替引入前驅體氣體，在基材表面發生化學反應，逐層沉積原子級厚度的薄膜。每個循環包括四個基本步驟：前驅體A注入、清除多余氣體、前驅體B注入、再次清除殘留氣體。這種循環方式確保了沉積過程的高度可控性，薄膜厚度僅取決于循環次數，從而實現了納米級甚至原子級的精度。

與傳統沉積技術相比，原子層沉積具有多項突出特點。首先，其保形性極佳，能在復雜三維結構上均勻覆蓋，這對于電路板上的微孔和窄縫金屬化至關重要。其次，該工藝通常在較低溫度下進行，減少了熱應力對基材的損傷，適用于柔性電路板和溫度敏感元件。此外，原子層沉積薄膜的致密性和純度較高，能有效防止氧化和腐蝕，延長電路板使用壽命。

在電路板金屬化中，原子層沉積主要用于沉積導電金屬層，如銅、鋁或釕，以形成導線、通孔填充和屏蔽層。通過精確控制薄膜厚度，該技術能實現低電阻、高導電性的金屬化結構，提升信號傳輸質量。例如，在第五代移動通信技術設備中，原子層沉積金屬化可降低信號衰減，支持更穩定的高頻操作。

二、原子層沉積電路板金屬化工藝的詳細流程

原子層沉積電路板金屬化工藝是一個多步驟過程，涉及前處理、沉積循環和后處理階段。下面，我們將逐步解析這一流程，以幫助讀者直觀理解其運作機制。

前處理階段：基材準備與表面活化

在開始沉積前，電路板基材（通常為FR-4、聚酰亞胺或陶瓷）需經過嚴格清洗，以去除污染物和氧化物。這包括超聲清洗、等離子體處理或化學蝕刻，目的是增強表面活性，促進前驅體吸附。表面活化是關鍵步驟，通過氧等離子體或紫外線處理，在基材上生成活性位點，確保后續沉積的均勻性。如果基材為非導電材料，還需先沉積一層種子層，以提供成核點，避免金屬薄膜脫落。

沉積循環階段：原子級逐層構建

沉積循環是工藝的核心，每個循環對應一個原子層的生長。以沉積銅金屬為例，典型循環包括： - 前驅體A注入：將金屬前驅體以氣體形式引入反應室，在基材表面發生化學吸附，形成單層覆蓋 - 清除步驟：用惰性氣體吹掃反應室，移除未反應的前驅體和副產物 - 前驅體B注入：引入還原性氣體或反應劑，與前驅體A發生反應，生成金屬原子 - 再次清除：清除殘留氣體，完成一個循環

每個循環通常沉積0.1-0.3納米的薄膜厚度，通過重復循環，可精確控制總厚度至納米級別。例如，在電路板通孔金屬化中，該技術能實現無缺陷填充，避免傳統電鍍的邊緣厚、中心薄現象。

后處理階段：退火與圖案化

沉積完成后，電路板需進行退火處理，以改善薄膜結晶度和附著力。退火溫度通常控制在300攝氏度以下，避免損傷基材。隨后，通過光刻和蝕刻技術，將金屬薄膜圖案化為所需電路圖形。原子層沉積的均勻性使得圖案化過程更精準，減少短路風險。最后，進行性能測試，確保金屬化層符合行業標準。

整個工藝中，設備選擇至關重要。反應室需具備高真空度和精確溫控，以維持反應穩定性。此外，前驅體的選擇影響沉積速率和成本，這在實際應用中需要仔細權衡。

三、原子層沉積電路板金屬化工藝的優勢與挑戰

原子層沉積技術在電路板金屬化中展現出顯著優勢，但也面臨一些現實挑戰。理解這些方面，有助于行業更好地應用該工藝。

優勢方面：

該技術具有卓越的均勻性和保形性，能在復雜幾何結構上實現一致覆蓋。例如，在電路板的微孔和高深寬比結構中，傳統方法易產生厚度波動，而原子層沉積可確保金屬層均勻性，改善信號完整性。這在高性能計算和人工智能硬件中尤為重要。

低溫工藝兼容性是該技術的另一大優勢。與化學氣相沉積等需要較高溫度的工藝相比，原子層沉積在低溫下操作，適用于柔性電路板和有機基材，擴展了其在可穿戴設備和物聯網領域的應用范圍。

環境友好與高純度也是其突出特點。該工藝過程產生較少?gòu)U物，且薄膜雜質少，符合綠色制造趨勢。在無鉛焊接和環保合規要求下，原子層沉積金屬化能減少有害物質使用。

通過原子級控制，該技術制備的薄膜具有高密度和抗腐蝕性，能提升電路板在嚴苛環境下的耐久性，顯著降低故障概率。

挑戰方面：

成本較高與沉積速率有限是主要制約因素。設備投入大，前驅體材料成本高，且沉積速率相對較慢，不適合大規模量產。這限制了該技術在消費電子中的普及，目前更多應用于高端領域。

工藝復雜性也是需要面對的挑戰。該技術需要對前驅體化學和反應條件進行精細調控，否則容易導致薄膜缺陷。例如，前驅體分解不充分可能引入雜質，影響導電性能。

行業標準尚待完善同樣是個現實問題。目前，該技術在電路板金屬化中尚未形成統一標準，企業需要自行開發工藝參數，這增加了研發投入。此外，與現有生產線的集成需要改造設備，可能帶來額外成本。

盡管存在這些挑戰，但隨著技術進步，如空間型原子層沉積技術的開發提高了沉積速率，以及新材料的研究降低了成本，該技術在電路板金屬化領域的應用正在逐步擴大。行業預測，到2030年，相關市場將保持強勁增長態勢，尤其在汽車電子和航空航天領域。

四、行業應用與案例分析

原子層沉積電路板金屬化工藝已在多個高端領域?qū)崿F(xiàn)商業化應用，以下通過典型案例說明其價值。

在半導體封裝領域，該技術用于沉積銅或鈷金屬層，以實現芯片與電路板之間的高密度互連。例如，在先進封裝技術中，原子層沉積金屬化有效降低了界面電阻，顯著提升了處理器性能。

在柔性電子領域，如折疊手機和醫療傳感器，該技術在聚酰亞胺基板上沉積薄金屬層，確保了產品的柔韌性和耐久性。主流折疊屏手機就采用了類似工藝，防止金屬層在反復彎折時產生裂紋。

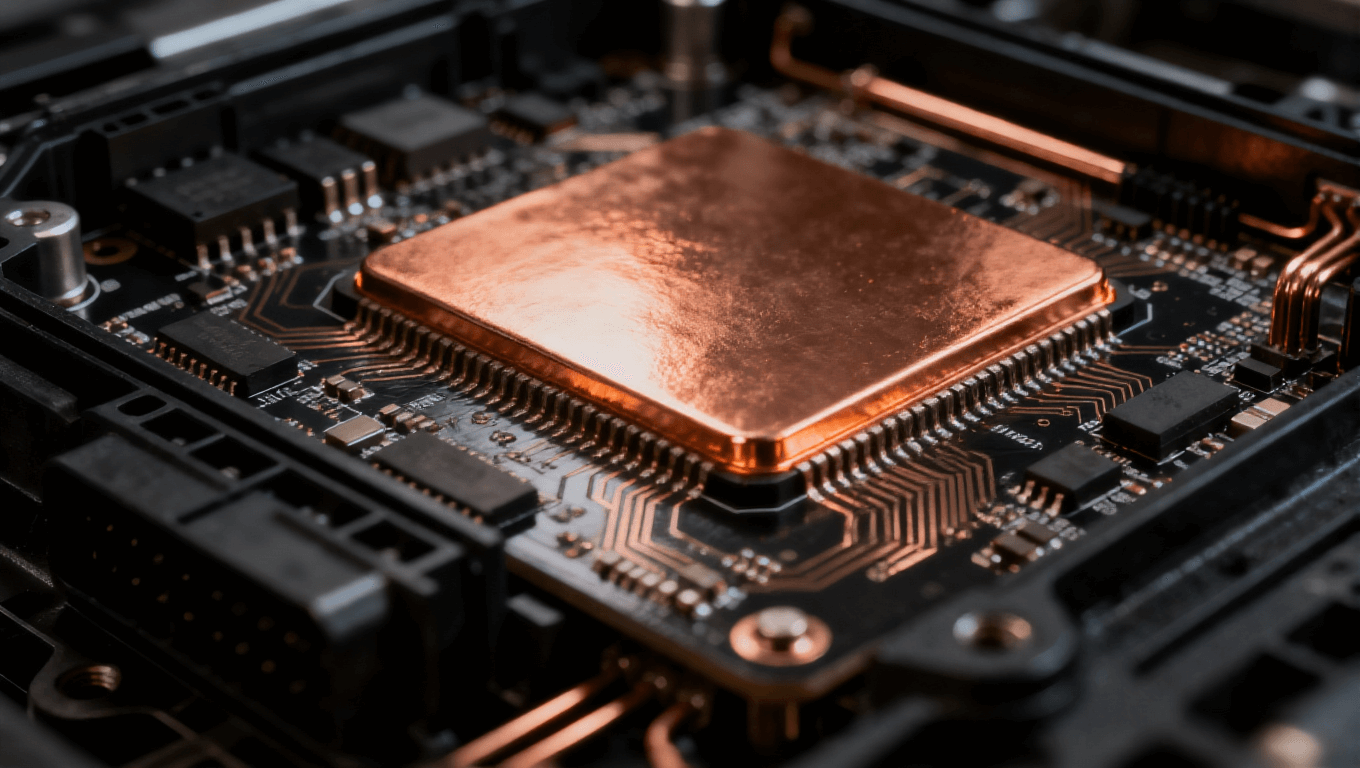

在汽車電子領域，電路板需要耐受高溫和振動環境，原子層沉積金屬化通過均勻覆蓋，提高了發動機控制單元的可靠性。領先汽車制造商已在其電動車型中測試該工藝，以延長電池管理系統使用壽命。

在航空航天領域，該技術用于雷達和通信系統的電路板，其高精度金屬化能有效減少電磁干擾，支持更穩定的信號傳輸。

一個具體案例是第五代移動通信技術基站的電路板，其中采用原子層沉積技術沉積鋁金屬層，實現了低損耗傳輸線。與傳統工藝相比，該技術將信號衰減降低了20%，同時減少了75%的金屬用量，既提升了性能又符合可持續發展要求。

五、未來發展趨勢與展望

隨著電子行業向微型化、高頻高速與低功耗化方向演進，原子層沉積電路板金屬化工藝的未來充滿機遇。一方面，技術進步將推動設備智能化和經濟化，例如，集成智能算法優化沉積參數，或開發新型前驅體材料以提升沉積速率。另一方面，與其他先進制造技術結合，可能實現混合金屬化方案，更好地平衡工藝精度與生產效率。

在材料科學領域，研究人員正探索新型二維材料與該技術的結合，以創建超薄電路板，用于下一代計算技術。同時，各國對高端制造的政策支持，將加速該技術在電路板制造中的普及進程。

總之，原子層沉積電路板金屬化工藝不僅代表了技術前沿，更是電子制造升級的關鍵驅動力。企業應該積極投入研發，培養專業人才，以抓住這一變革機遇。

原子層沉積電路板金屬化工藝以其原子級精度和卓越性能，正重塑電子制造格局。盡管面臨成本與速率等方面的挑戰，但其在均勻性、可靠性和環境兼容性方面的優勢，使其成為未來高端電路板的理想選擇。作為從業者，我們應該持續關注技術演進，優化工藝參數，并探索跨領域應用，才能在激烈的市場競爭中占據先機，為智能化世界奠定堅實基礎。

通過以上全面解析，本文旨在為工程師、研發人員及行業決策者提供實用指南，助力原子層沉積技術在電路板金屬化中的成功實踐。如果您對該工藝有進一步興趣，歡迎關注我們的后續更新，或聯系iPCB(愛彼電路)專業團隊獲取定制解決方案。
