在5G通信、航空航天及電動汽車的極端工況下，PCB陶瓷電路板憑借其卓越的導熱性、高頻穩定性和機械強度，正成為高端電子系統的基石材料。 與傳統FR-4基板相比，氧化鋁（Al?O?）、氮化鋁（AlN）等陶瓷基板的導熱系數提升50倍以上，熱膨脹系數（CTE）與芯片完美匹配，徹底解決了高溫環境下的分層、變形及信號失真問題。

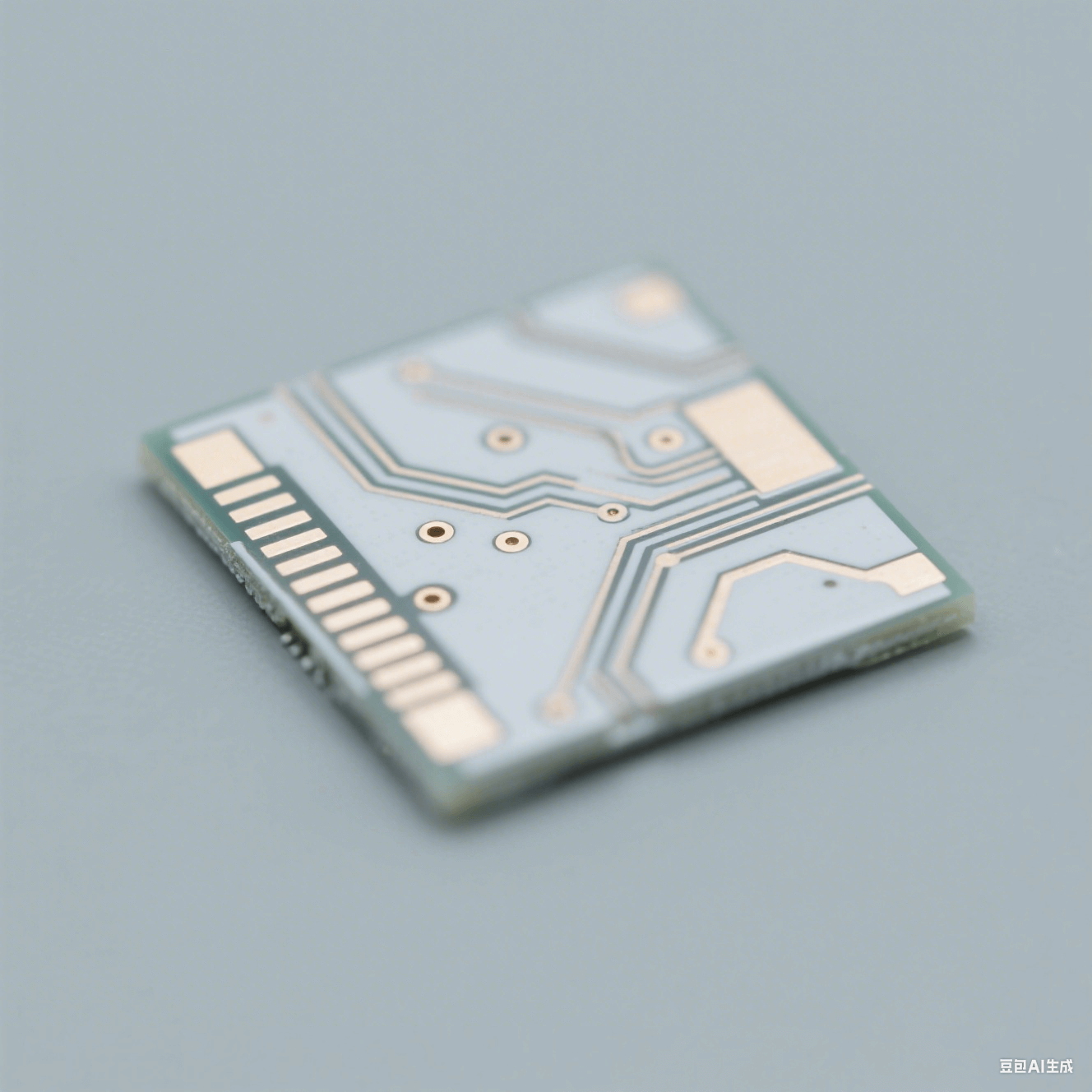

陶瓷基板工藝的核心突破在于實現金屬與陶瓷的分子級結合。隨著電子設備功率密度突破1000W/cm2（如碳化硅功率模塊），傳統有機基板已無法滿足散熱需求。直接鍍銅技術（DPC） 通過磁控濺射+電鍍?cè)谔沾杀砻鏄?gòu)筑50-300μm精密電路，熱阻降至0.15K/W，成為解決熱管理難題的關鍵路徑。

一、三大核心工藝解析

1. 高溫共燒陶瓷（HTCC）

流程：氧化鋁粉末流延成膜 → 鎢/鉬漿料印刷電路 → 1600℃層壓燒結

特性：

耐溫＞1500℃（航天發動機傳感器首選）

熱導率24W/(m·K)

介電損耗0.0003@40GHz

2. 低溫共燒陶瓷（LTCC）

創新點：玻璃陶瓷復合材料（燒結溫度850℃） + 銀/金導線

優勢：

可內埋電阻/電容（集成度提升3倍）
熱膨脹系數4.5ppm/℃（匹配硅芯片）

實現10層三維互連結構

3. 直接鍍銅（DPC）

精密制造四步法：

diagram

性能標桿：
| 參數   | DPC基板  | FR-4基板 |
|———————————|—————|
| 熱阻   | 0.15K/W  |  8.0K/W |
| 線寬精度 | ±5μm  | ±50μm |
| 剝離強度 | ＞28N/cm | ＜8N/cm |

二、材料進化：從氧化鋁到氮化硅

1. 四代陶瓷基材性能對比

注：氮化硅（Si?N?）因超高機械強度成為振動環境首選

2. 表面金屬化技術

厚膜工藝：絲印銀鈀漿料（成本低，精度±0.1mm）

薄膜工藝：濺射鈦鎢+鍍金（線寬±5μm，高頻適用）

AMB活性釬焊：銅箔與陶瓷直接鍵合（熱循環壽命＞5萬次）

三、顛覆性應用場景

1. 5G毫米波基站

氮化鋁基板承載GaN功率放大器：

導熱效率＞150W/m·K（降低結溫40℃）

38GHz信號損耗＜0.02dB/cm

2. 電動汽車電控系統

Si?N?陶瓷IGBT基板：

耐受200A/cm2電流密度

-40℃~175℃熱循環＞2萬次

3. 航天深空探測

HTCC多層陶瓷封裝：

抵抗200krad輻射劑量

真空釋氣率＜10?? Torr·L/s

四、技術挑戰與未來突破

1. 成本困局破解

材料端：納米氧化鋁摻雜（降低AlN原料純度要求）

工藝端：卷對卷DPC生產（效率提升5倍）

2. 2025前沿方向

三維集成：陶瓷-硅通孔（TSV）互連（間距≤20μm）

智能基板：內埋溫度/應力傳感器（實時熱管理）

量子級散熱：石墨烯-陶瓷復合基板（熱導率＞500W/(m·K)）

PCB陶瓷電路板已從特種材料走向主流高端制造。隨著碳化硅、氮化鎵器件的普及，陶瓷基板工藝將成為突破電子系統功率極限的核心載體，驅動通信、交通與航天工業進入全新紀元。
