一、衛星通信高頻板的基礎認知與核心價值
衛星通信技術的高速發展推動了高頻板（RFPCB）技術的不斷突破。作為連接通信系統和高頻信號傳輸?shù)暮诵牟考?，衛星通信高頻板的性能直接決定了整個系統的穩定性和可靠性。無論是傳統衛星通信還是新興的低軌衛星系統，高頻板的材料、工藝和設計都對信號傳輸質量、熱管理及電磁兼容性（EMC）等方面產生了重要影響。
痛點問題：
信號衰減與失真：不當?shù)牟牧虾凸に囘x擇導致信號衰減和失真，影響衛星通信的穩定性。
頻率提升挑戰：隨著衛星通信頻率的提升，信號完整性和熱管理問題更加突出。
工藝復雜性：高頻板的制造過程復雜，尤其是對于高頻場景下的材料選型和工藝要求，容易造成生產過程中的失敗和返工。
高頻板基材的選擇需建立在介電常數（Dk）、介質損耗（Df）、熱穩定性等參數與應用場景的適配性之上。目前主流材料體系可分為三類：
1. PTFE 基復合材料：如羅杰斯 RO3003（Dk=3.0±0.04@10GHz），兼具低損耗（Df＜0.003）與良好加工性，適用于低軌衛星相控陣天線的信號層，可與 FR4 形成混壓結構降低成本；
2. 陶瓷基材料：氮化鋁填充 PTFE 等材料介電常數穩定（±0.02@-55~+85℃），熱導率可達 180W/mK，適配 100W 級 GaN 功放的散熱需求；
3. 柔性材料：液晶聚合物（LCP）基板憑借優異的彎折性能，成為星載柔性饋電網絡的優選，支持毫米波信號的 3D 路徑傳輸。
材料選擇需規避兩大誤區：一是盲目追求高介電常數，忽略損耗因子匹配（如 Dk≥10 的材料需確保 Df＜0.002）；二是忽視熱膨脹系數（CTE）匹配，衛星封裝外殼多為鈦合金（CTE 8-10ppm/℃），板材需通過玻纖增強等技術實現參數對齊。
高頻板制造需攻克三大工藝難點：

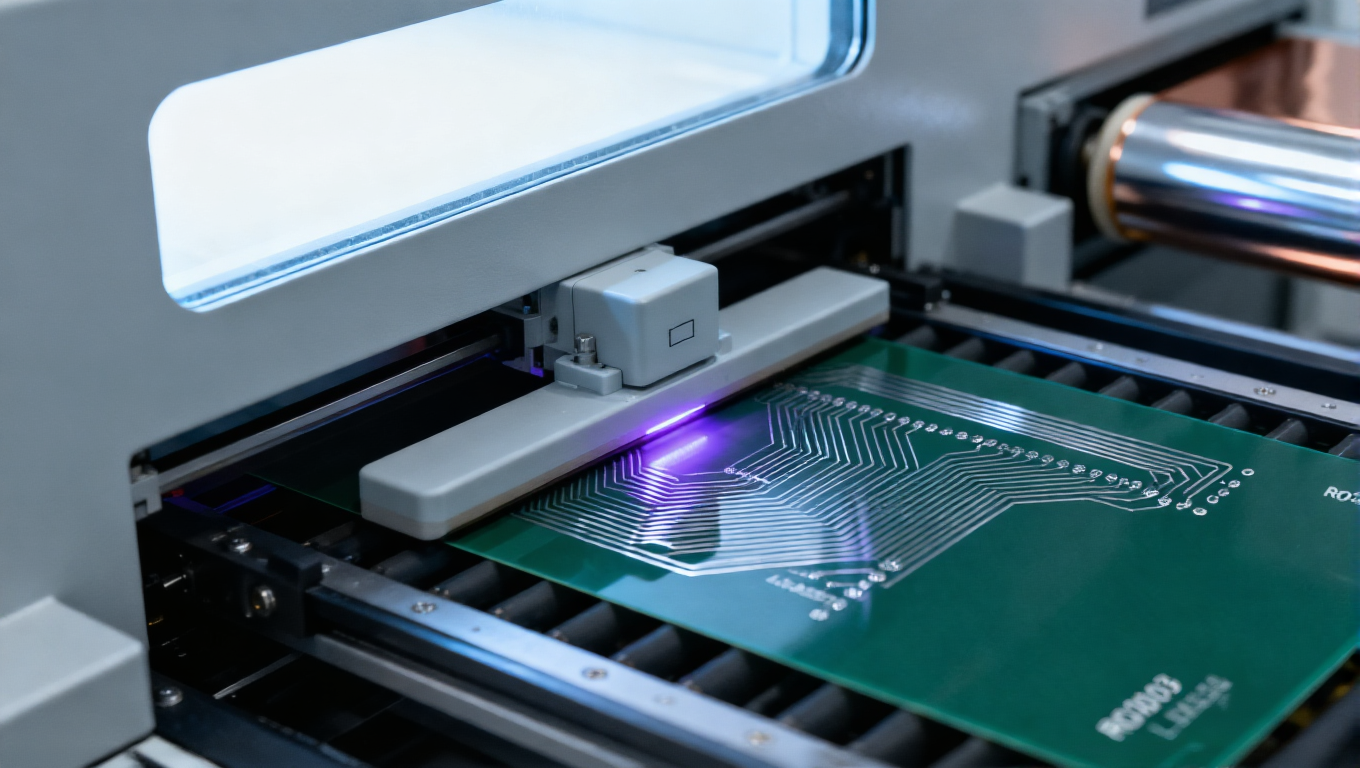

1. 阻抗精準控制：采用激光直接成像（LDI）技術實現 0.076mm 線寬精度，結合超低輪廓（HVLP）銅箔（Rz≤1.5μm），將阻抗偏差控制在 ±5% 以內，較傳統工藝提升一倍精度；
2. 多層混壓技術：衛星天線板常采用 RO3003 與 FR4 混壓結構，通過真空層壓（殘壓＜5kPa）消除界面氣泡，使層間剝離強度提升 35%；
3. 熱管理優化：金屬基復合板（AlSiC 基板 + 高頻介質層）可將熱導率提升至 180W/mK，解決星載功放的散熱瓶頸，使 MTBF 從 5 萬小時延長至 8 萬小時。
此外，表面處理工藝至關重要：等離子體處理可增強銅箔與基材結合力，金錫共晶焊裝技術能提升模塊抗振動性能，而二次電子發射抑制處理（SEY＜1.5）可避免空間電荷積累引發的信號干擾。
宇航級高頻板需通過多維度環境驗證：
? 極端環境測試：在真空溫度循環艙內完成 - 150℃~+125℃的 500 次循環測試，介電常數變化率需＜1%；
? 信號性能測試：用時域反射計（TDR）檢測阻抗連續性，矢量網絡分析儀測量 28GHz 頻段插入損耗；
? 可靠性驗證：通過振動（10-2000Hz）、沖擊（100g/1ms）測試，確保力學結構穩定。
國際通用認證標準包括 IPC-6018DS 衛星用高頻板專項規范與 MIL-PRF-55110G 宇航級板材標準，涵蓋材料溯源、工藝管控、測試流程等全鏈條要求。
某 128 通道 T/R 組件基板項目面臨三大需求：28GHz 頻段相位一致性誤差＜2°、CTE 與鈦合金匹配、輕量化設計。解決方案采用羅杰斯RO3003+FR4 混壓結構，天線區域用低損耗 PTFE 基材保障信號傳輸，控制電路區用 FR4 降低成本，配合激光鉆孔實現 0.1mm 盲孔互聯。實測顯示，該方案使天線陣列效率提升至 68%，重量減少 22%，滿足低軌衛星的載荷限制要求。

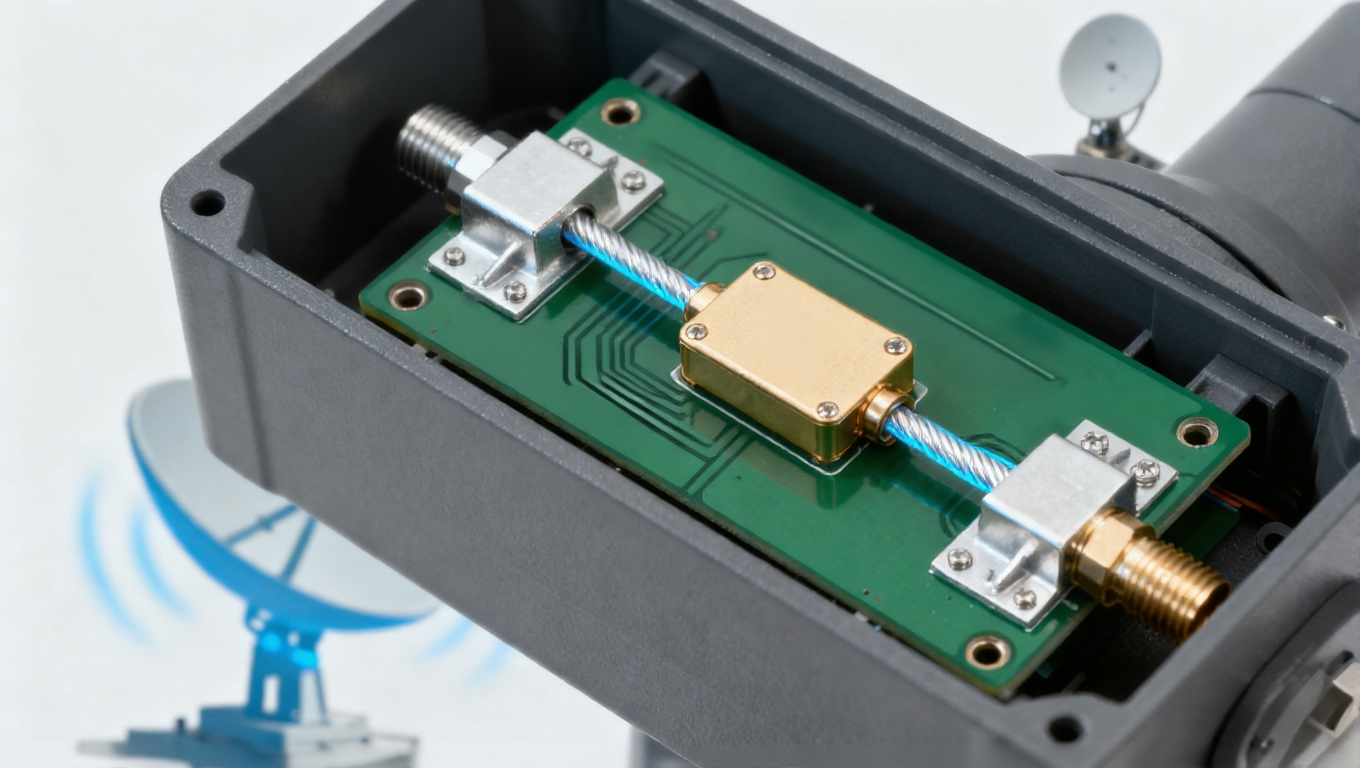

地面站接收 4GHz 下行信號時，介質損耗易導致噪聲系數增加 0.3-0.5dB。通過采用 HVLP 銅箔高頻板與等離子體表面處理技術，插入損耗降至 0.08dB/cm@4GHz，阻抗控制精度達 ±5%。應用該方案的便攜式衛星終端，Eb/N0（比特能量與噪聲功率譜密度比）提升 1.2dB，雨衰容限提高 30%，顯著增強復雜天氣下的通信穩定性。
100W 級 GaN 功放的散熱與可靠性是核心痛點。采用 AlSiC 金屬基高頻復合板后，基板熱導率從傳統材料的 1.5W/mK 躍升至 180W/mK，結合局部激光鉆孔的熱傳導通道設計，功放模塊溫升降低 40℃，MTBF 從 5 萬小時提升至 8 萬小時，滿足 15 年在軌服役需求。
隨著衛星通信向 Q/V 波段（40-75GHz）升級，傳統 PTFE 材料損耗增大，氮化鋁陶瓷填充復合材料（Dk=10.2，Df＜0.002@60GHz）成為新選擇。同時，石墨烯增強基板可將介電常數提升至 15 以上，助力電路小型化，預計 2027 年毫米波高頻板市場占比將突破 40%。
激光直接成型（LDS）技術可在 3D 結構表面制備高頻電路，使饋電網絡體積縮小 30%；納米銀燒結技術替代傳統焊接，在 200℃低溫下實現芯片與基板的可靠連接，適配柔性衛星載荷需求。這些工藝創新正推動高頻板從 “承載件” 向 “功能集成模塊” 轉型。
IPC-6018DS 標準的完善推動行業質量統一，而低軌衛星星座、深空探測等場景的差異化需求，催生定制化解決方案：針對極地衛星的耐低溫板材（-196℃穩定工作）、針對近地衛星的抗輻照增強設計等，形成 “標準平臺 + 定制模塊” 的產業模式。
通過先進的材料選型、工藝優化和嚴格的質量控制，衛星通信高頻板的設計與制造正在邁向更高的精度與可靠性。在未來，隨著5G/6G技術的不斷推進，以及低軌衛星的廣泛應用，衛星通信高頻板的需求將持續增長，而技術的不斷突破將為全球通信帶來更加可靠、快速的解決方案。了解更多詳情歡迎聯系iPCB(愛彼電路)技術團隊
